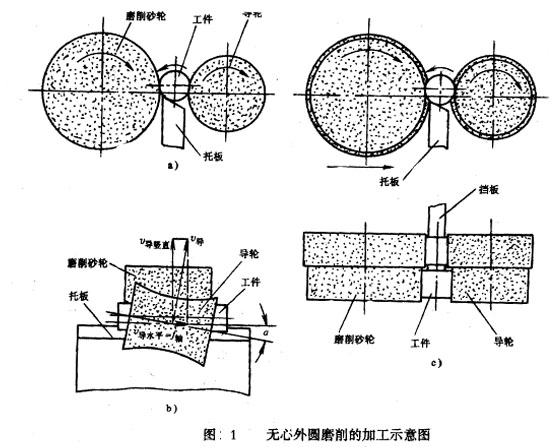

无心外圆磨床是一种特殊的外圆磨床。在无心处圆磨床上磨削工件外圆时，工件不用顶尖来定心和支承，而是直接将工件放在砂轮子和导轮子之间，由托板支承，工件被磨削的外圆面作定位面，如图1所示。
工件原理
从图1a可以看出，砂轮和导轮的旋转方向相同，但由于磨削砂轮的圆周速度很大，通过切磨削力带动工件旋转，但导轮则依靠磨擦力限制工件旋转，使工件的圆周线速度基本上等于导轮的线速度，从而在磨削轮和工件间形成很大的速度差，产生磨作用。改变导轮的转速，便可调节工件的圆周进给速度。
无心磨削时，工件的中心必须高于磨削轮和导轮的中心连线，这样便有使工件与磨削砂轮和导轮间的接触点不可能对称，于是工件上某些凸起的表面在多次转动中能逐渐磨圆。如果托扳的顶面是水平的，而且调整得件中心与磨削砂轮和导轮的中心处于同一高度，当工件上有一凸起的点与导轮接触时，则凸起点的对面就被磨成一凹坑，其深试行过意不去 凸起点的高度。工件回转180度后，凸起的点与磨削砂轮接触，此时凹坑民正好与导轮相接角，凸起的点无法被磨平，此时工件外圆表面为一个等直径的棱圆。所以，工件中心高于砂轮和导轮的连心线是工件磨圆的关键，但高出的跑离不能太大，否则导轮对工件的和上垂直分力有可有引起工件跳动，影响加工表面质量，一般h=(0.15-0.25)d,d为工件直径。
