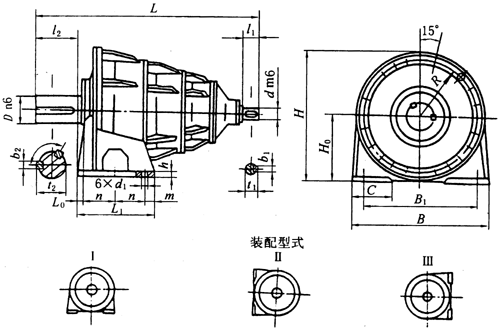

NCD减速器的外形、装配型式和安装尺寸              (mm)

规格 代号	型号 规格	公称传 动比i	外形及中心高					轴伸								地脚尺寸								质量(kg)	润滑油 量(L)
			L	B	H	H0	R	d	D	l1	l2	t1	b1	t2	b2	L1	L0	n	m	h	B1	C	d1
1	NCD 315	112～400	850	560	525	265	260	25	120	42	165	28	8	127	32	320	35	130	30	25	470	140	22	380	18
2	NCD 355	112～400	960	630	590	300	290	28	140	42	200	31	8	148	36	380	38	155	35	28	520	170	26	500	24
3	NCD 400	112～400	1023	710	660	335	325	30	150	58	200	33	8	158	36	400	51	165	35	35	600	210	26	610	36
4	NCD 450	112～400	1147	800	745	375	370	40	170	82	240	43	12	179	40	460	60	180	50	35	670	220	33	900	45
5	NCD 500	112～400	1300	400	835	425	410	45	200	82	280	485	14	210	45	500	80	200	50	40	770	240	33	1300	55
6	NCD 560	112～400	1420	1020	950	480	470	50	220	82	280	535	14	231	50	580	78.5	230	60	40	880	300	38	1750	72
