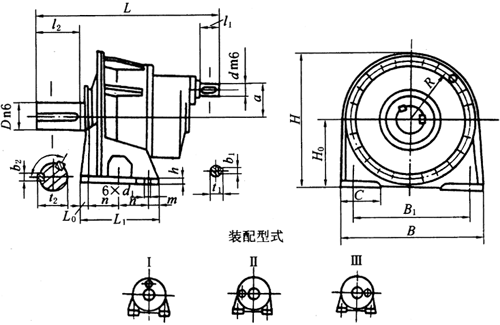

NAZD减速器的外形、装配型式和安装尺寸             (mm)

规格 代号	型号 规格	公称传 动比i	外形及中心高						轴伸								地脚尺寸								质量 (kg)	润滑油 量(L)
			L	B	H	H0	R	a	d	D	l1	l2	t1	b1	t2	b2	L1	L0	n	m	h	B1	C	d1
1	NAZD 200	10～18	520	355	345	180	165	80	30	60	58	105	34	8	64	18	220	25	90	20	18	280	90	18	110	3
2	NAZD 224	10～18	580	400	385	200	185	90	32	70	58	105	35	10	74.5	20	240	30	95	25	20	310	105	20	145	4
3	NAZD 250	10～18	650	450	435	220	215	100	38	80	58	130	41	10	85	22	290	30	120	25	20	360	120	20	190	6
4	NAZD 280	10～18	720	500	465	235	230	112	42	100	82	165	45	12	106	28	300	35	120	30	23	410	130	22	260	8
5	NAZD 315	10～18	760	560	525	265	260	125	50	120	82	165	53.5	14	127	32	320	35	130	30	25	470	140	22	340	10
6	NAZD 355	10～18	840	630	590	300	290	140	55	140	82	200	59	16	148	36	380	38	155	35	28	520	170	26	450	14
7	NAZD 400	10～18	923	710	660	335	330	164	60	150	105	200	64	18	158	36	400	51	165	35	35	600	210	26	580	20
8	NAZD 450	10～18	1015	800	745	375	370	180	70	170	105	240	74.5	20	179	40	460	60	180	50	35	670	220	33	860	24
9	NAZD 500	10～18	1147	900	835	425	410	200	80	200	130	280	85	22	210	45	500	80	200	50	40	270	240	33	1200	32
10	NAZD 560	10～18	1220	1020	950	480	470	224	85	220	130	280	90	22	231	50	580	78.5	230	60	40	880	300	38	1556	42
