QBJ250、QBJ320、QBJ400、QBJ500、QBJ630型三环减速机外形及其安装尺寸

详细介绍：

发布时间：2006/4/22 10:03:28

QBJ系列三环减速机外形及其安装尺寸

QBJ250、QBJ320、QBJ400、QBJ500、QBJ630型三环减速机外形及其安装尺寸

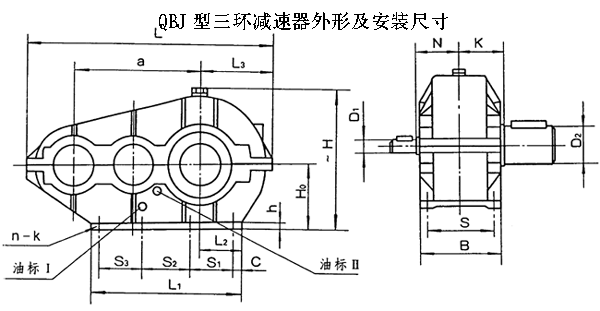

QBJ型三环减速器外形及安装尺寸 /mm

规格	中心尺寸		轮廓尺寸			地脚尺寸								其它尺寸					重量 kg
规格	a	H₀	L	H	B	S	S₁	S₂	S₃	C	h	k	n	L₁	L₂	L₃	N	K	重量 kg
250	250	125	490	263	190	150	220			50	20	18	4	310	100	140	100	103	72
320	320	160	630	338	205	165	265			75	25	18	4	385	125	183	120	125	133
400	400	200	770	411	240	210	330			80	25	23	4	460	140	215	140	145	222
500	500	250	930	486	310	260	230	235		80	30	23	6	610	185	250	175	180	350
630	630	315	1180	606	370	310	170	250	200	95	35	27	8	770	235	330	210	210	730
