ZZBJ255、ZZBJ350、ZZBJ400、ZZBJ450型三环减速机外形及安装尺寸

详细介绍：

发布时间：2006/4/22 10:09:54

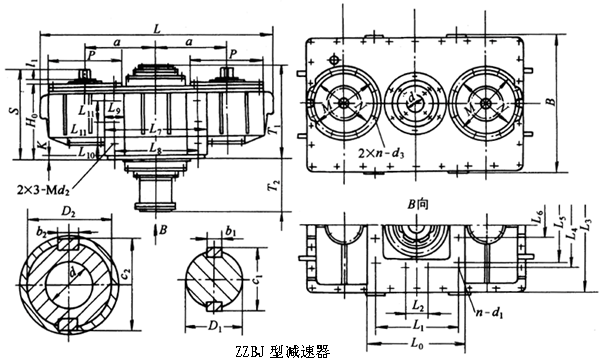

ZZBJ型三环减速机外形及安装尺寸

ZZBJ255、ZZBJ350、ZZBJ400、ZZBJ450型三环减速机外形及安装尺寸

ZZBJ型减速器主要尺寸 /mm

规格	中心尺寸		轮廓尺寸				地脚螺栓															法兰联接尺寸				高速轴伸					低速轴伸				重量 kg
规格	a	H0	L	T1	T2	B	n-d1	K	L0	L1	L2	L3	L4	L5	L6	d2	L7	L8	L9	L10	L11	P	M	N	n-d3	D1	l1	S	C1	b1	D1	C1	b2	d	重量 kg
255	255	350	970	435	180	560	12-18	18	425	350	120	545	360	320	120	M16	440	350	90	55	100	280	240	200H8	6-M16	50m6	50	425	57	14	99	111	28	50	460
350	350	405	1220	490	235	730	12-22	20	535	450	140	715	450	400	140	M20	550	450	100	60	115	380	340	300H8	8-M16	60m6	55	480	68	18	149	165	36	70	860
400	400	442	1360	530	311	830	12-26	24	600	500	140	810	500	450	150	M24	620	500	120	70	130	440	400	350H8	8-M20	70m6	55	527	79	20	179	199	45	100	1400
450	450	540	1610	665	340	940	12-32	28	1100	560	200	905	600	700	400	M30	1140	1000	150	80	160	450	400	350H8	8-M20	75m6	70	640	84	20	239	263	56	150	2300
