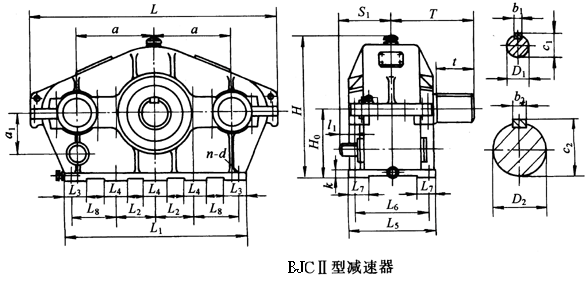

BJCⅡ型减速器主要尺寸               /mm

规格 中心尺寸 轮廓尺寸 地脚螺栓 高速轴伸i<51 a1 a H0 H L L1 L5 d n k L2 L3 L4 L6 L7 L8 D1 l1 c1 b1 S1 125 65 125 115 258 410 320 200 M12 4 16 145 60   170 50   18j6 28 20.5 6 113 145 80 145 130 291 475 390 230 M16 4 18 170 70   185 60   22j6 36 24.5 6 133 175 100 175 165 367 585 470 255 M16 4 20 205 90   210 60   28j6 42 31 8 156 215 130 215 200 433 690 550 290 M20 4 25 245 100   240 70   35k6 58 38 10 186 255 145 255 230 493 810 630 320 M20 6 25 285 100 100 270 70   42k6 82 45 12 228 300 160 300 280 585 960 750 350 M24 6 30 345 120 120 285 80   48k6 82 51.5 14 252 350 180 350 325 678 1100 860 410 M24 6 35 390 120 160 350 90   55k6 82 59 16 275 400 210 400 355 740 1280 950 445 M24 8 40 150 120 120 385 100 290 65m6 105 69 18 361 450 230 450 400 825 1440 1100 510 M30 8 45 160 120 120 430 100 340 70m6 105 74.5 20 355 500 260 500 500 1028 1610 1220 570 M36 8 55 160 150 150 490 120 410 75m6 105 79.5 20 375 550 290 550 560 1110 1750 1320 600 M36 8 60 200 150 150 530 120 410 80m6 130 80 22 415 600 330 600 630 1270 1920 1460 680 M42 8 60 220 180 180 580 150 465 90m6 130 95 25 455 670 360 670 670 1330 2110 1600 720 M42 8 70 250 180 180 640 140 500 100m6 165 106 28 510 750 390 750 750 1520 2350 1790 790 M48 8 80 280 210 210 690 150 560 110m6 165 116 28 550 840 420 840 840 1666 2640 1980 874 M48 10 80 450 250 250 764 150 485 130m6 200 137 32 605 950 460 950 950 1870 2940 2240 1000 M56 10 90 500 250 250 870 200 555 150m6 200 157 36 665 1070 520 1070 1060 2100 3230 2480 1030 M56 10 90 500 250 250 895 200 675 170m6 240 179 40 760 , 规格 高速轴伸51≤i<100 高速轴伸i≥100 低速轴伸 质量 m/kg D1 l1 c1 b1 S1 D1 l1 c1 b1 S1 D2 t T c2 b2 125 14j6 25 16 5 110 12j6 25 13.5 4 110 38k6 58 150 41 10 49 145 18j6 28 20.5 6 125 14j6 25 16 5 120 48k6 82 185 51.5 14 82 175 22j6 36 24.5 6 150 18j6 28 20.5 6 145 60m6 105 223 64 18 122 215 28j6 42 31 8 170 22j6 36 25 6 165 75m6 105 235 79.5 20 195 255 35k6 58 38 10 200 28j6 42 31 8 185 90m6 130 275 95 25 280 300 42k6 82 45 12 252 35k6 58 38 10 228 110m6 165 340 116 28 495 350 48k6 82 51.5 14 275 42k6 82 45 12 275 130m6 200 395 139 32 674 400 55 k 6 82 59 16 338 48k6 82 51.5 14 338 150m6 200 438 158 36 970 450 65m6 105 69 18 355 55m6 82 59 16 332 170m6 240 500 179 40 1330 500 70m6 105 74.5 20 375 60m6 105 64 18 375&, lt;, /DIV> 180m6 240 510 190 45 1830 550 75m6 105 79.5 20 390 65m6 105 69 18 390 200m6 280 580 210 50 2440 600 80m6 130 85 22 455 70m6 105 74.5 20 430 220m6 280 600 231 50 3160 670 90m6 130 95 25 475 80m6 130 85 22 475 250m6 330 690 262 56 4430 750 100m6 165 106 28 550 90m6 130 95 25 515 280m6 380 765 292 63 6230 840 110m6 165 116 28 570 100m6 165 106 28 570 300m6 380 790 314 70 8810 950 130m6 200 137 32 665 110m6 165 116 28 630 340m6 450 920 355 80 12850 1070 150m6 200 157 36 720 130m6 200 137 32 720 380m6 450 940 395 80 18570
