GTBJ300、GTBJ350、GTBJ400、GTBJ450型三环减速机轴伸尺寸

详细介绍：

发布时间：2006/4/22 10:21:21

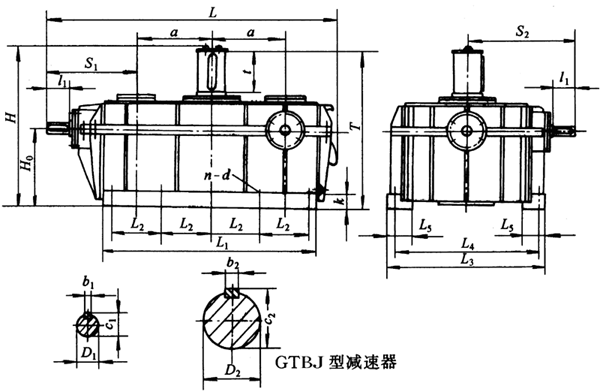

GTBJ型三环减速机轴伸尺寸

GTBJ300、GTBJ350、GTBJ400、GTBJ450型三环减速机轴伸尺寸

GTBJ型三环减速器主要尺寸 /mm

规格	中心尺寸		轮廓尺寸				地脚螺栓						高速轴伸						低速轴伸					质量m/kg
规格	a	H₀	H	L	L₁	L₃	d	n	k	L₂	L₄	L₅	D₁	l₁	S₁	S₂	c₁	b₁	D₂(m6)	t	T	c₂	b₂	质量m/kg
300	300	310	686	1170	870	640	M24	10	55	195	580	100	42k6	82	355	417	45	12	110m6	165	665	116	28	660
350	350	370	806	1325	1010	750	M24	10	75	230	690	110	48k6	82	397	597	51.5	14	130m6	200	780	137	32	1100
400	400	430	950	1500	1160	790	M24	10	85	265	700	150	55m6	82	442	577	59	16	150m6	200	865	158	36	1950
450	450	450	1025	1680	1300	1100	M30	10	95	290	1000	180	65m6	105	500	670	69	18	180m6	210	1000	190	45	2400
