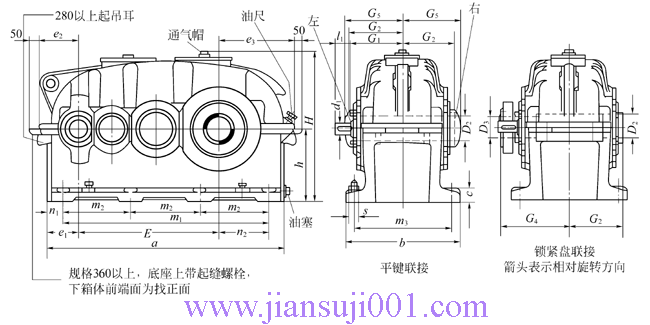

SDA型圆柱齿轮减速机外形及安装尺寸

SDA型减速器外形尺寸 (mm)

型号规格	a		b	c		轴端¹								空心轴²				E		e₁		e₂≈		e₃≈		G₁		G₂
						d₁		l₁		d₁		l₁		D₂		D₃
						i_N=22.4～71				i_N=80～100
160 180 200	600 665 745		290 320 355	32 32 40		24k6 28m6 32m6		40 50 60		19k6 22k6 22k6		35 35 35		85H7 100H7 110H7		- - -		352 395 440		83 85 97.5		107 109 128		188 209 238		130 145 160		135 150 165
225 250 280 320	840 930 1025 1160		390 450 500 570	40 50 50 63		38m6 42m6 48m6 48m6		60 70 80 80		24k6 32m6 38m6 42m6		40 60 60 70		120H7 140H7 150H7 170H7		- - 140H7 160H7		497 555 620 705		110.5 120 120 140		141 158 160 189		263 293 325 364		175 200 225 255		177.5 200 230 250
						i_N=20～35.5				i_N=40～90
360 400 450	1280 1420 1610		600 690 750	63 80 80		60m6 65m6 70m6		105 105 120		48m6 55m6 60m6		80 90 105		180H7 200H7 230H7		170H7 190H7 220H7		790 880 995		140 155 175		188 215 240		398 445 505		275 305 345		280 315 345
						i_N=20～45				i_N=50～90
500 560 630 710 800	1790 2010 2260 2540 2850		830 910 1030 1160 1320	100 100 125 125 160		80m6 95m6 110n6 120n6 140n6		140 160 180 210 240		65m6 75m6 85m6 90m6 100m6		105 120 140 160 180		260H7 300H7 340H7 370H7 410H7		245H7 285H7 325H7 355H7 395H7		1110 1240 1400 1570 1760		200 235 255 295 335		277 324 344 400 448		557 624 694 780 868		385 400 460 520 595		380 425 470 530 605
型号规格		锁紧盘					G₅		h		H≈		m₁		m₂		m₃		n₁		n₂		地脚螺栓				平均质量(kg)		最大油量(L)
		G₄			型号																		s		数量
160 180 200		- - -			- - -		170 185 200		180 200 225		375 415 462		510 570 630		170 190 210		245 275 300		45 47.5 57.5		120 137.5 150		M16 M16 M20		8 8 8		150 205 285		9.5 12.5 18
225 250 280 320		- - 335 375			- - 195-12 220-12		215 240 - -		250 280 315 355		511 570 644 719		705 810 855 960		235 270 285 320		335 380 430 490		67.5 60 85 100		165 195 200 215		M20 M24 M24 M30		8 8 8 8		390 540 750 1050		23 31 47 68
360 400 450		405 450 505			240-12 260-12 300-12		- - -		400 450 500		806 906 1006		1080 1200 1350		340 400 450		520 590 650		100 110 130		250 275 310		M30 M36 M36		8 8 8		1400 1950 2650		98 140 190
500 560 630 710 800		550 600 670 730 825			340-12 380-12 420-12 460-12 500-12		- - - - -		560 630 710 800 900		1121 1261 1406 1581 1783		1500 1680 1890 2130 2400		500 560 630 710 800		710 790 890 1000 1140		145 165 185 205 225		335 370 420 470 530		M42 M42 M48 M48 M56		8 8 8 8 8		3800 5100 7200 10800 14000		265 360 380 600 840

注：带平键的轴端按GB1096-79，A型。
