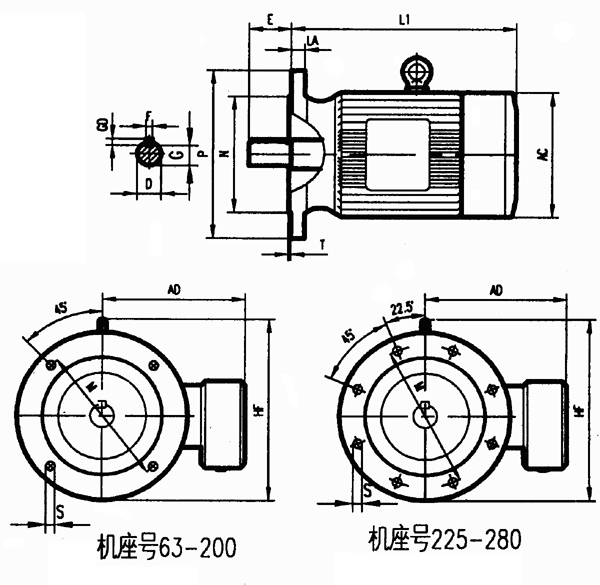

Y2系列电机外形及安装尺寸

机座号	安装尺寸及外形尺寸
	D		R		F×GD		G		M	N	P	S	T	AC	AD	LA	HF	L1
	2P	4-10P	2P	4-10P	2P	4-10P	2P	4-10P										2P	4-10P
63M	11		23		4×4		8.5		115	95	140	10	3	130	70	10	130	207
71M	14		30		5×5		11		130	110	160		3.5	145	80	10	145	225
80M	19		40		6×6		15.5		165	130	200	12		175	145	12	185	255
90S	24		50		8×7		20							195	155	12	195	270
90L																12		295
100L	28		60				24		215	180	250	15	4	215	180	14	245	325
112M														240	190	14	265	340
132S	38		80		10×8		33		265	230	300			275	210	14	315	390
132M																14		430
160M	42		110		12×8		37		300	250	350	19	5	330	255	16	385	505
160L																16		560
180M	48				14×9		42.5							380	280	18	430	590
180L																18		630
200L	55				16×10		49		350	300	400			420	305	18	480	660
225S		60		140	16×10	18×11		53	400	350	450			470	335	20	535	675
225M	55	60	110	140			49	53								20		710	705
250M	60	65	140		18×11		53	58	500	450	550			510	370	22	595	770
280S	65	75			18×11	20×12	58	67.5						580	410	22	650	845
280M																22		895
315S	65	80	140	170	18×11	22×14	58	71	600	550	660	24	6	645	530	25	845	1020	1100
315M																25		1050	1130
