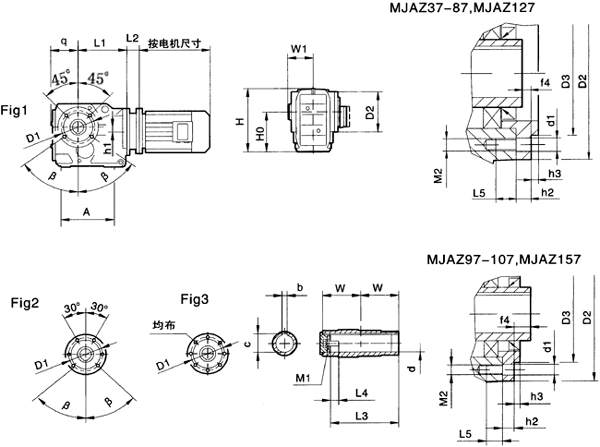

MJAZ37-157安装结构尺寸图表

型号	安装尺寸							轴伸尺寸				外形尺寸
	H0	D1	Fig β	f4	L5	h2 h3	M2 d1	d	b c	L3 L4	M1	A h1	q L1	H W1	D2 D3	W	L2
MJAZ37	100	94	1 53°	9	12	11.5 3	M8 9	30H7	8 33.3	105 17	M10×25－8.8	147 7	71 142	165 63	110 80j6	60	见电机 尺寸表
MJAZ47	112	102	1 50°	8.5	17	11 3	M10 11	35H7	10 38.3	130 22	M12×30－8.8	175 6.3	75 166	185 78	120 80j6	75
MJAZ57	132	125	2 47°	9	20	12 3.5	M12 13.5	40H7	12 43.3	142 29	M16×40－8.8	192 16.1	96 175	215 86	155 105j6	83
MJAZ67	140	125	1 45°	8.5	20	12 3.5	M12 13.5	40H7	12 43.3	156 29	M16×40－8.8	207 20	94 179	228 94	150 105j6	90
MJAZ77	180	142	2 40°	10	20	14 3.5	M12 13.5	50H7	14 53.8	183 32	M16×45－8.8	225 31.3	109 202	288 108	170 125j6	105
MJAZ87	212	178	2 45°	11	22	15 4	M16 17.5	60H7	18 64.4	210 36	M20×50－8.8	300 25.9	132 257	340 123	215 155j6	120
MJAZ97	265	200	2 30°	8	25	18 4	M16 17.5	70H7	20 74.9	270 34	M20×50－8.8	328 32.3	158 277	414 153	250 160j6	150
MJAZ107	315	255	3 —	0.5	24	22 4	M16 17.5	90H7	25 95.4	310 40	M24×60－8.8	400 53.5	199 354	505 178	300 210j6	175
MJAZ127	375	300	3 —	5	25	30 5	M16 17.5	100H7	28 106.4	370 38	M24×60－8.8	460 57.2	225 390	592 208	350 250h6	205
MJAZ157	450	340	3 —	4	32	28 5	M20 22	120H7	32 127.4	457 36	M24×60－8.8	495 77	280 426	705 253	400 290h6	250
