概述
YCJR系列齿轮减速三相异步电动机是参照JB/T6447-92标准设计、制造，并符合IEC标准的最新产品。它由拖动电动机与齿轮减速装置藕合而成，具有结构紧凑、体积小、重量轻、噪声低、振动小、效率高等特点，是理想的低速动力源。广泛应用于冶金、矿山、轻工、化工、钢铁、水泥、纺织、印染、制糖、食品、橡胶、医药、包装、建筑、起重运输、农机等行业，并可供引进设备的配套与维修。
根据用户需要，尚可配套多速、高效、直流等各类电动机，并可根据用户要求，装置直流电磁制动器或单向停止器以及各种编码器等。
防护等级因所配电动机而异，可为IP44或IP54等，冷却方法为IC0141。
本系列减速电动机齿轮的参数经优化设计，采用优质合金钢经锻造、制齿并赋予严格的热处理；齿轮经瑞士REISHAUER公司的蜗杆砂轮磨齿机磨削加工，精度达GB/T10095.1～2-2001的5级。机座用高强度铸铁制成，有底脚、法兰两种结构，（可供底脚+法兰结构）。
减速装置的效率，在B3或B5安装时，单级减速传动不低于96%，两级减速传动不低于94%，三级减速传动不低于92%。电动机的绝缘等级为B级，绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。
使用条件
环境温度：在-15℃～+40℃条件下额定运行。
海 拔：不超过1000m
额定电压：380V
额定频率：50Hz
接 法：3kW及以下为Y，4kW及以上为△接法。
工作方式：连续（S1）
润滑
减速电动机出厂前注入半流体锂基减速机脂，注入量由安装型式而定。更换时间为10000h。
选型指南
1、用户可根据实际工作制和负载性质参照服役系数表选取服役系数。计算后确定减速电动机的功率与型号。
2、服役系数确定后选择机座号满足下面关系式：f×Ma≤[M]
[M]服役系数为1时许用扭矩
Ma输出扭矩
f服役系数
服役系数表
|
每天工作时数 |
负载性质 |
|
均匀平稳 |
中等震动 |
严重冲击 |
|
2小时 |
1.00
(1.00) |
1.00
(1.25) |
1.25
(1.50) |
|
10小时 |
1.00
(1.25) |
1.25
(1.50) |
1.50
(1.75) |
|
24小时 |
1.25
(1.50) |
1.50
(1.75) |
1.75
(2.00) |
选型参数表中Ma≥[M]时，服役系数小于1即（0.8<f<1），只有载荷平稳，无冲击情况下每天工作2小时以内方可选用；每小时起动、停止次数在10次以上（在电机允许的范围内），请使用括号内数值。
许用转矩表
|
机型号 |
YCJR17 |
YCJR27 |
YCJR37 |
YCJR47 |
YCJR57 |
YCJR67 |
YCJR77 |
YCJR87 |
YCJR97 |
YCJR107 |
|
许用转矩[M] |
78 |
120 |
184 |
276 |
414 |
552 |
754 |
1426 |
2760 |
3956 |
|
机型号 |
YCJR137 |
YCJR147 |
YCJR167 |
YCJRX57 |
YCJRX67 |
YCJRX77 |
YCJRX87 |
YCJRX97 |
YCJRX107 |
|
许用转矩[M] |
7360 |
11960 |
16560 |
67 |
130 |
206 |
384 |
576 |
797 |

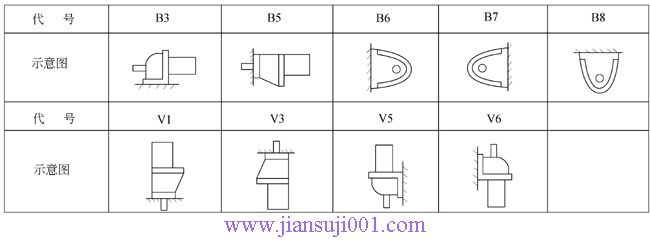

安装型式
型号说明
