图1  弯曲疲劳寿命系数KFN图
图2  接触疲劳寿命系数KHN图
图3  齿轮弯曲疲劳极限σFE图
图4  齿轮接触疲劳极限σHlim图
图5  动载系数KV图
图6  弯曲强度计算用齿向载荷分布系数KFβ图
图7  齿轮传动精度选择图
图8  标准斜齿圆柱齿轮传动端面重合度εα图
图9  螺旋角影响系数Yβ图
图10  区域系数ZH图

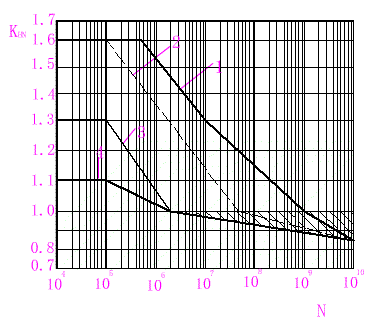

图1 弯曲疲劳寿命系数K_FN(当N>Nc时，可根据经验在网纹区内取K_FN值)

1—调质钢；球墨铸铁（珠光体、贝氏体）；珠光体可锻铸铁

2—渗碳淬火的渗碳钢；全齿廓火焰或感应淬火的钢、球墨铸铁
3—渗氮的渗氮钢；球墨铸铁（铁素体）；灰铸铁；结构钢。
4—氮碳共渗的调质钢、渗碳钢。

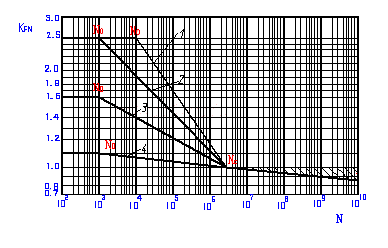

图2 接触疲劳寿命系数K_HN(当N>Nc时，可根据经验在网纹区内取K_HN值)

1— 允许一定点蚀时的结构钢；调质钢；球墨铸铁（珠光体、贝氏体）；珠光体可锻铸铁；渗碳淬火的渗碳钢

2— 结构钢；调质钢；渗碳淬火钢；火焰或感应淬火的钢、球墨铸铁；球墨铸铁（珠光体、贝氏体）；珠光体可锻铸铁；

3— 灰铸铁；球墨铸铁（铁素体）；渗氮的渗氮钢；调质钢、渗碳钢
4— 氮碳共渗的调质钢、渗碳钢

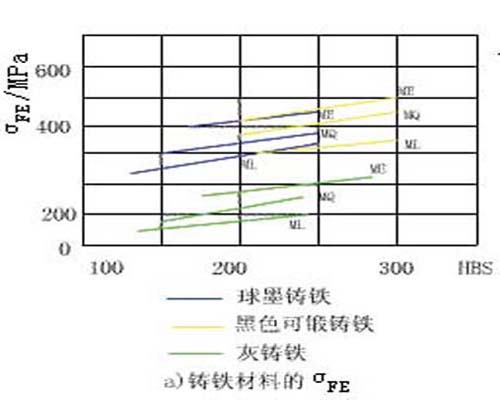

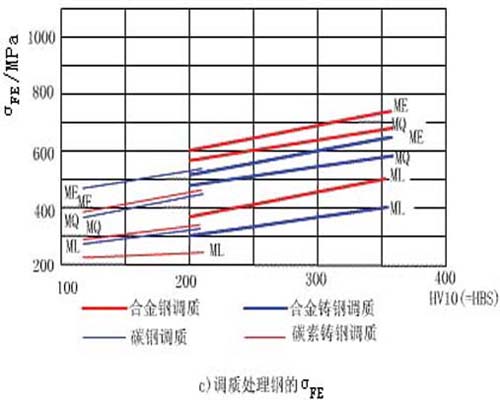

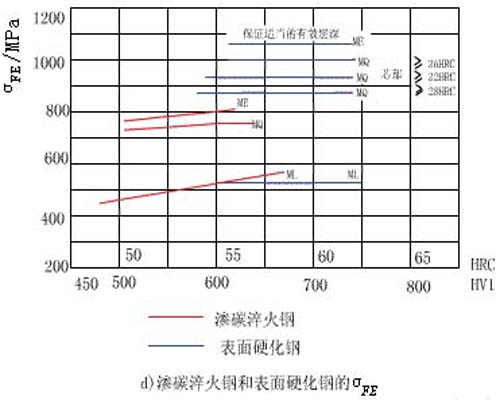

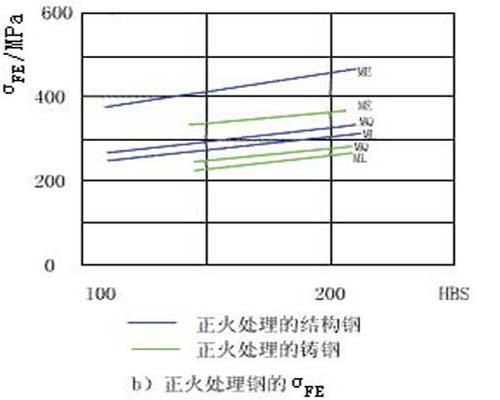

图3 齿轮弯曲疲劳极限σ_FE图
