夹紧装置的组成和基本要求

     1、  夹紧装置的组成

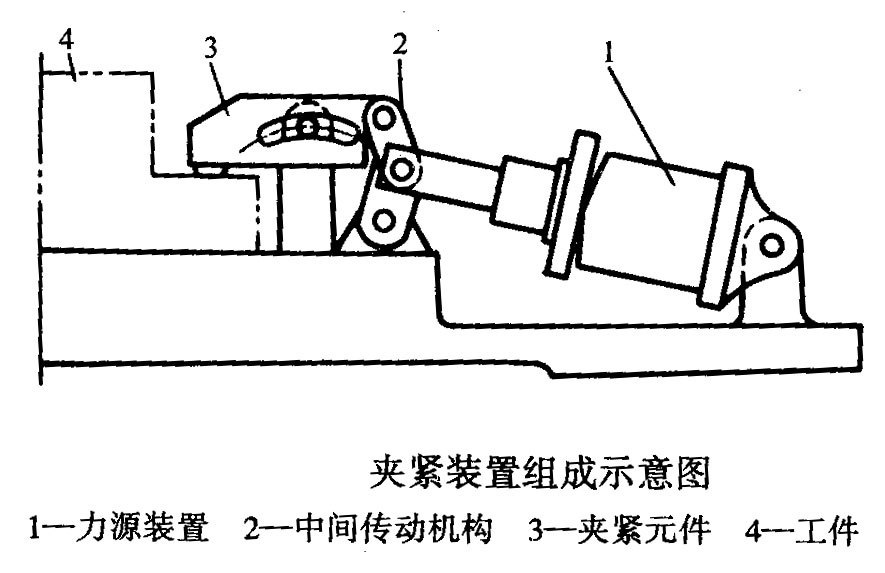

           图是夹紧装置组成的示意图，夹紧装置主要由以下三个部分组成。

     （1）力源装置   力源装置是产生夹紧机构来说，它是指气动、液压、电力等动力装置。

     （2）中间传动机构  中间传动机构是把力源装置产生的力给夹紧元件的中间机构。中间传动机构的作用如下：

      1）改变力的作用方向。 气缸作用力的方向通过铰链杠杆机构后改变为垂直方向的夹紧力。

      2） 改变作用力的大小。为了把工件牢固地夹住，有时往往需要有较大的夹紧力这时可利用中间传动机构，将原始力增大，以满足夹紧工件的需要。

      3）夹紧元件  夹紧元件是夹紧装置的最终执行元件，它与工件直接接触，把工件夹紧。

      2、夹紧装置的基本要求

           夹紧装置的设计和选用是否合理，对保证工件的加工质量，提高劳动和生产率，降低加工成 本和确保工人的生产安全都有很大的影响，对夹紧装置的基本要求是：

      1）  夹紧时不能破坏工件在夹具中占有的正确位置。

      2）  夹紧力要适当，既要保证在加工过程中工件不移动、不转动，不振动，同时又不在夹紧时损伤工件表面或产生明显的夹紧变形。

      3）  夹紧机构要操作方便，夹压迅速、省力。大批大量生产中应尽可能采用气动、液动夹紧位置，以减轻工人的劳动强度和提高生产率，在小批量生产中，采用结构简单的螺钉压板时，也要尽量设法缩短辅助时间。手动夹紧机构所需要的力一般不要超过100N.

      4）  结构要紧凑简单，有良好的结构工艺性，尽量使用标准件。手动夹紧机构还须有良好的自锁性。
