图

所示为轴和孔的配合关系。装配精度为轴和孔的配合精度-配合间隙A₀，A₀=A₁-A_２。A_１.A_２.A₀组成最简单的装配寸链。由此可知，所谓装配尺寸链即在装配关系中，由相关零件的尺寸（表面或轴线距离）或相互相关位置关系（同轴度、平行度、垂直度等）所组成的尺寸链。

装配尺寸链的封闭环就是 装配所要保证的装配精度或技术要求。这是因为装配精度或技术要求是将零部件装配后才最后形成的尺寸或位置关系。如图中的A_0..

在装配关系中，对装配精度有直接影响的零部件的尺寸或位置关系都是装配尺寸链一样，装配尺寸链的组成环，如图中的A_1.A_2．如同工艺尺寸链一样，装配尺寸链的组成环也可分为增环和减环，其中A₁为增环，A₂为减环。

装配尺寸链还可按各环的几何特征和所处的空间位置分为：

（1）      线性尺寸链，由长度尺寸组成，且各尺寸互相平行，所涉及的一秀为距离尺寸的精度问题，如图所示。

（2）      角度尺雨寸链  由角度、平行度、垂直度等尺寸 所组成的尺寸链。所涉及的问题一般为相互位置的精度问题，例如表中检验项目G13横刀架横向移动对主轴轴线的垂直度，允差为0.02／300mm
（偏差方向α≥90⁰）.该项要求可简化为图

所示的角度尺寸链　。其中α_０为封闭环，即为该项装本精度要求。α_１为主要轴回转轴线与床身前梭形导轨在水平面内的平行度。α_２为溜板上的燕尾导轨对床身导轨的垂直度，一般可通过刮研或磨削来达到其精度值。α_０.α_１α_２组成一个简单的角度装配尺寸链。

（3）      平面尺寸链    平面尺士链是由成角度关系布置的长度尺寸构成，且各环处于同一平面或彼此平行的平面内。平面尺寸链在装配过程中也能遇到。

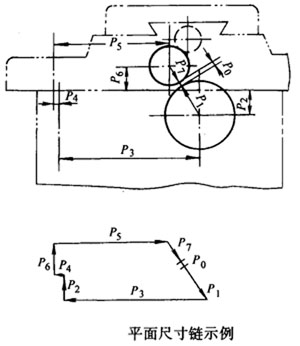

图-

表示溜板箱与大拖板的装配示意图。图中P₇表示大拖板中合齿轮的分度圆半径，P₆是它的轴心到结合面间的距离，P₅是其轴心与紧固孔间的距离；P₁表示溜板箱中的齿轮的分度半径，P_2.P₃的含义分别与P_6.P₅相同。为了保证齿轮齿合有一定的间隙，在尺寸链中以P₀表示（可通过有关齿轮参数折算得到）。因此在装配时需要将溜板箱沿其装配结合面相对于大拖板上的通孔中心线之间的偏移量P₄的大小，。然后用螺钉紧固（即调整装配法），再打定位销。这样，P_6. P_5.P_2.P₃ .P_7. P_1.p_4.p₀将组成平面尺寸链。p₀为封闭环。

     （4）空间尺寸链   空间尺寸链由位于三维空间的尺寸构成。在一般机器装配中较为少见。
