（一）   分度装置

当工件在一次装夹后，压根按一定有度或一定距离加工一组表面时，就要采用分度与转位装置。分度装置除了在钻床夹具上使用外，车床、铣床等专用夹具上也常使用。为实现工件在加工过程中的分度和转位，在夹具中除有定们、夹紧机构外，还必须设有分度对定位和转位机构，分试对定位和转位机构的形式很多，一般由分度盘和定位销两部组成。

1、  分度与转位

带分度装置夹具的特点是有分度与转位所需要的分度盘和分度滚珠（或分度销），根据它们相互位置关系可分为轴向分度和径向分度。如图1、图2 所示。轴向分度是指分度和定位是向着分度盘加转轴线方向进行的。这种分度装置外形尺寸时，径向公度的转角误差较轴向分度的要小，因此，在公度精度要求高的场合，常采用径向分度。

2、  分度盘与分度销

3、  （1）分度盘   回转式分度盘上有与公度销相适用的孔或槽。分度方式分为轴向分度（图1）和径向分度（图2）两种，轴向分度盘沿轴向开孔（圆孔或锥孔），径和分度盘沿径向开槽（直、些槽或型面）。

在图1中，图a为最常用的圆柱孔及圆柱；图b是镶有衬套的圆柱和菱形销，图c是圆锥孔和圆锥销；图d是圆柱销；图e是用钢珠和弹簧成的分度却和闰锥穴孔盘。

在图2中，图a是矩形槽盘；盘b、c是斜面槽盘；图d是用齿形槽盘及其各种分度销结构。

(2)分度销   分度销按其操纵方法分为手动分度销、机动分度销、自动分度销等。

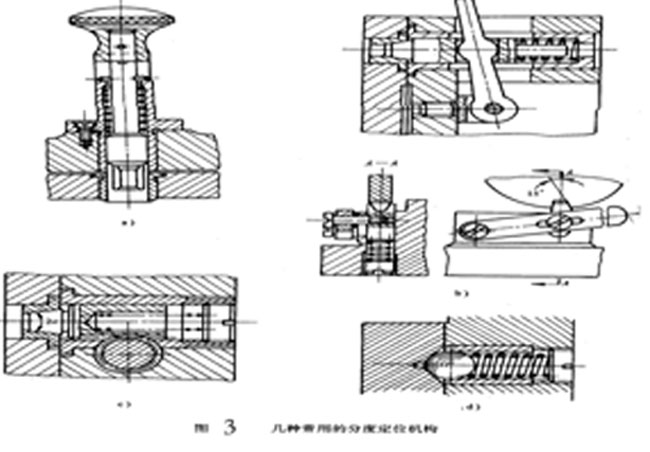

图3为几种常用的分度定位机构；图c为齿轮齿条带动分度销的结构；图d为自动退出和复进分度销，其结构简单，操作方便，但分度精度不高，定位也不可靠。
