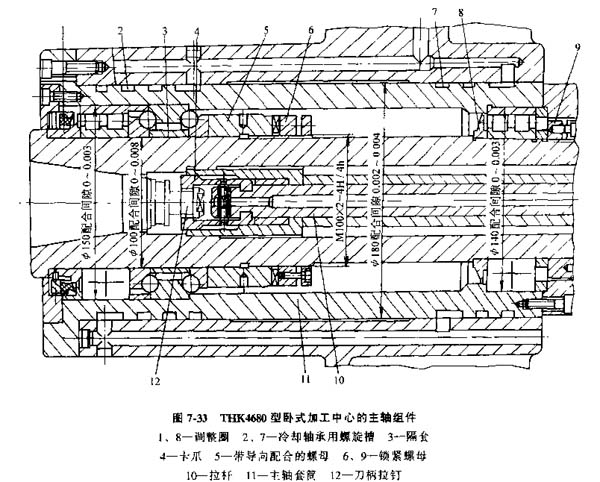

图7-33所示为THK4680型卧式加工中心的主轴组件，其前轴承为圆锥孔双列圆柱滚子轴承B3182120和双向推力角接触球轴承C2268120，后轴承为C3182118。这些轴承均经预紧，B3182120靠修磨调整圈1.C2268120靠修磨隔套3来调整预紧量，由带导向配合的螺母5.锁紧螺母6.压紧；后轴承靠修磨调整圈8调整预紧量，由锁紧螺母9压紧。主轴套筒11与主轴箱体孔由配作保证精密配合，这种高精度、高刚度的主轴组件，其锥孔轴线的径向圆跳动在0.003mm以内（主轴端部）。

卧丝加工中心主轴组件按进给功能分有镗轴进给、滑枕进给以及非进给主轴等类型，大多数采用非进给型主轴。



















立柱。立柱有侧面导轨型与正面导轨型。侧面导轨型立柱便于机床的总体设计，制造成本也较低，并易于非数控卧式铣镗床建立模块化系列关系，但这类立柱在机床工作时受力状况较差，且热变形的对称性差，因而对机床加工精度影响较大。正面导轨型立柱多采用门式结构，有较好的热对称结构和受力条件，多数加工中心采用这种立柱形式。

（2）工作台，卧式加工中心可采用自动分度工作台，数控回转工作台。
