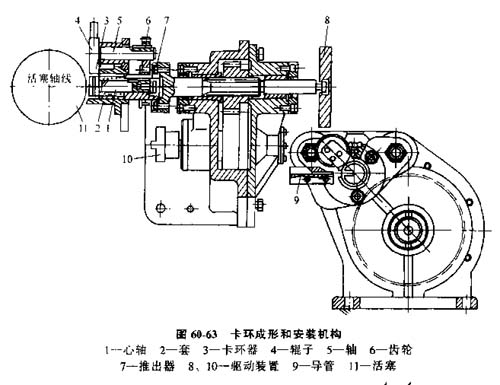

卡环的成形机构及向活塞槽安装卡环的机构，图60-63所示机构的主要元件是柱形心轴1、不转动的套2、推出器7和辊子4。心轴1上开有径向槽，可以旋转，形状为径向槽开始并沿其回转进程直径逐渐变小的锥体。套2与心轴同轴并形成一个环形间隙，当卡环毛坯一端被卡在心轴的径向槽中时，在环形间隙中加工出卡环的毛坯。套形推出器的外径等于活塞上孔的直径，安装在环形间隙中并与心轴用键联接，同时与带轴向移动和转动的驱动装置10和8相连。辊子4位于把卡环3压向心轴轴线的轴上，并通过传动比为1的齿轮6与心轴相连接。辊子的外形逐步增大。

卡换成项及安装的顺序为，钢丝从导管9送入心轴槽，当心轴由驱动装置10转动时，卡环3的端部被弯曲被辊子4压住。然后，驱动装置8将套2压向活塞11。

推出器7慢慢地移动，推向塞销孔，直到推出器顶到心轴1，再继续移动将啊环3推下心轴1，

落入或塞的销孔的卡环槽中，最后推出器停止动作，

该装置的所有零件退回原位。

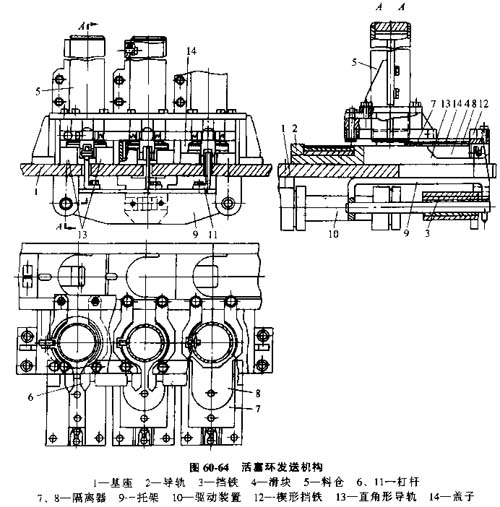

向滑块上自动发送活塞环的机构，图60-64机构有一个基座上紧固着逐个发送活塞环的料仓5和杠杆6，在垂直于料仓中心线的平面内铰接并用弹簧相互拉紧，还带有形状与被夹持的活塞环相似的辊子钳口，以及在料仓下垂直其中心线的并在平面内能移动的隔离器7和8推板做成托架9的形式，并带有强制性驱动装置10，推板沿导轨2移动，用杠杆11与滑块4相互作用，滑块上固定隔离器7和8以及楔形挡铁12，在滑块工作行程末端与弹簧杠杆6相互作用。滑块连同不动的固定隔离器可以在固定于基座上的直角形导轨13内移动。隔离器上面用盖子14盖住，静止地架在直角形导轨13上面
