机械加工工艺过程及其组成
（1）机械加工工艺过程，用机械加工方法（切削或磨削）直接改变毛坯的形状、尺寸、相对位置与性质等，使其成为零件的过程。
（2） 机械加工工艺过程的组成，零件的机械加工工艺过程通常由若干个工序所组成，而工序又可划分为若干个安装、恭维或工步。
1）工序，指一个或一组工人，在一个工作地对同一个或同时对几个工件所连续完成的那一部分工艺过程。
2）安装，工件经一次装夹后所完成的那一部分工序。
3）工位，为了完成一定的工序部分，一次装夹工件后，工件与夹具或设备的可动部分一起相对刀具或设备的固定部分所占据的每一个位置。
4）工步，在加工表面和加工工具不变的情况下，所连续完成的那一部分工序。

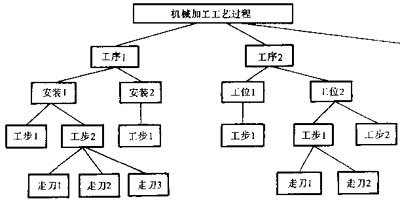

图4-1 机械加工工艺过程的组成
5）走刀，在一个工步中，如果要切去的金属层很厚，则需几分次切削，这时每切削一次就称为一次走刀。
图1-4 表示了某个零件机械加工工艺过程的组成情况，同时也说明了工序、安装、工位、工步及走刀之间的关系。
表4-1 表头、表尾和附加栏的组成
|
空格号 |
填写内容 |
空格号 |
填写内容 |
|
（1）
（2）
（3）~（6）
（7）、（8）
（9）、（10）
（11）、（12）
（14） |
填写（或印刷）各厂厂名的全称
印刷各卡片名称
一律按设计图样中的规定填写
分别用阿拉伯数字填写每个零件卡片的总页数和顺序数
分别为描图员和校对者签名处
分别填写底图编号和装订编号
填写每次更改所使用的标记，一律用a、b、c….填写 |
(15)
(16)
(17)
(18)
(19)~(21)
(13)、（22）
（23） |
填写同一次更改初数，一律①②③….填写
填写修改通知单的编号
修改人签名
填写修改日期
责任者签名并要注明日期
可根据需要填写
|
