金属切削机床的型号

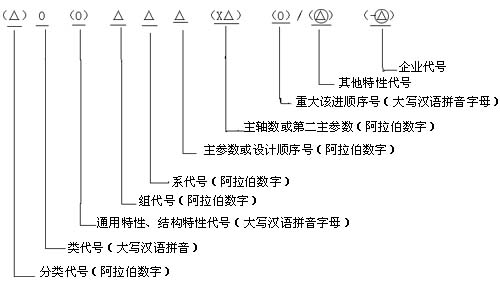

金属切削机床型号编制方法

金属切削机床（简称机床）按万能性程度（机床工艺范围大小）分为通用机床和专用机床。

机床的类别和类代号见表6-1。

                                             表6-1  机床类别和类代号

对住参数性同而结构、性能不同的机床，在型号加结构特性代号以区号。根据各类机床的具体情况，对某些结构性代号，可以赋予一定含义，但结构特性代号与通用特性代号不同，它在型号中没有统一的含义，只在同类机床中起区分机床结构，性能不同的作用。当型号中有通用特性代号时，结构特性代号应排在通用特性代号之后。结构特性代号，用大写的汉语拼音字母表示，但通用特性代号已用的字母和“1、0”两个字母，均不能作为结构特性代号。因此，结构特性代号仅有A、D、E、L、N、P、T、U、V、W、Y等字母，当单个字母不够用时，可将两个字母组合起来使用，如AD、AE…….等，或DA、EA…….等。

机床的组、系、用两为阿拉伯数字表示，位于类代号或特性代号之后。机床型号中的主参数用折算值表示，位于组、系代号之后。当折算值大于1时，则取整数，前面不加“0”；当折算值小于1时，则取小数点后第一位数，并在前面加“0”。

某些通用机床，当无法用一个主参数表示时，则在型号中用设计顺序号表示，设计顺序号由1开始，当设计顺序号小于10时，由01开始编号。

对于多轴车床、多轴钻床和排式钻床等机床，其主轴数应以实际数值列入型号，置于主参数之后，用“X”分开，读作“乘”。单轴，可省略，不予表示。

第二主参数（多轴机床的主轴数除外），一般不予表示。如有特殊情况，需在型号中表示时，一般以折算成两位数为宜，最多不超过三位数。以长度、深度值等表示的，其折算系数为1/100；以直径宽度值等表示的，其折算系数为1/10；以厚度、最大摸数值等表示的，其折算系数为1、当折算值大于1时，则取整数；当折算值小于1时，则取小数点后第一位数，并在前面加“0”。

当机床的结构、性能有更高的要求，并需按新产品重新设计、试制和鉴定时，需按改进的先后顺序选用A、B、C…….等汉语拼音字母（但“I、O”两字母不得选用）进行编号，加在型号基本部分的尾部，以区别原机床型号。重大改进设计不同于完全的新设计没，它是在原有机床的基础上进行改进设计，因此，重大改进后的产品与原型号的产品是一种取代关系，凡属局部的小改进，或增减某些附件、测量装置及改变装夹工件的方法等等，因对原机床的结构、性能没有作重大的改变，故不属重大改进，其型号不变。

其他特性代号主要用以反映各类机床的特性，如：对于数控机床，可用来反映不同的控制系统等；对于加工中心可用以反映控制系统，自动交换主轴头、自动交换工作台等；对于柔性加工单位，可用以反映自动变换主轴箱；对于一机多能机床，可用以补充表示某些功能；对于一般机床，可以反映同一型号机床的变型等。其他特性代号。置于辅助部分之首，其中同一型号机床的变型代号一般应放在其他特性代号之首位。

企业代号包括机床生产厂代号和机床研究单位代号。机床生产厂代号一般由大写的汉语拼音字母和阿拉伯数字组成，字母取机床生产厂名称中的一个或两个或三个字母，数字取机床生产厂名称中的序号；机床研究单位代号，一般由该单位名称中的三个大写汉语拼音字母组合表示，机床生产厂和研究单位代号，均由型号管理部门统一规定。

通用机床型号示例：

示例1.北京机床研究所生产的精密卧式加工中心，其型号为：THM6350/JCS。

示例2.大河机床厂生产的经过第一次重大改进，其最大钻孔直径为25mm的四轴立式排钻床，其型号为：Z5625X4A/DH。

示例3.中捷友谊厂生产的最大钻孔直径为40mm，最大跨距为1600mm的摇臂钻床，其型号为：Z3040X16/S2。

示例4.瓦房店机床厂生产的最大车削直径为1250mm，经过第一次重大改进的数显单柱立式车床，其型号为：CX5112A/WF。

示例5.新乡机床厂生产的，光球板直径为800mm的立式钢球光球机，其型号为：3M4180/XX。

示例6.最大回转直径为400mm的半自动曲轴磨床，其型号为：MB8240。根据加工的需要，在此机床型号机床的基础上交换的第一种型式的半自动曲轴磨床，其型号为：MB8140/1，变换的第二种型式的型号则为：MB8140/2。依次类推。

示例7.某机床赏生产的最大磨削直径为320mm的半自动万能外圆磨床，其型号为：MBE1432。

示例8.宁江机床厂生产的数控精密单轴纵切自动车床，其型号为：CKM1116/NG。

示例9.某机床厂生产的，配置MTC——2M型数控系统的数控床身铣床，其型号为：XK714/C。

示例10.某机床厂设计试制的第五种仪表磨床为立式双轮轴颈抛光机，这种磨床无法用一个主参数表示，故其型号为MO405。后来，又设计了第六种为轴颈抛光机，其型号为：MO406。
