CKYZ型楔块超越离合器基本参数和主要尺寸 单位：mm
|
序号 |
型号 |
公称转矩
Tn
（N·m） |
极限转速
n
（r/min） |
外形尺寸 |
|
d |
d1 |
B |
C |
F |
D |
A |
B×t |
b1×t1 |
|
1 |
CKYZ60×70－14 |
100 |
1800 |
14 |
14 |
60 |
32 |
25 |
32 |
70 |
5×2.3 |
5×3.0 |
|
2 |
CKYZ66×75－18 |
120 |
1500 |
18 |
18 |
66 |
34 |
29 |
35 |
75 |
5×3.0 |
5×3.0 |
|
3 |
CKYZ73×82－20 |
200 |
1200 |
20 |
20 |
73 |
38 |
33 |
38 |
82 |
5×2.0 |
5×3.0 |
|
4 |
CKYZ75×82－20 |
250 |
1300 |
20 |
20 |
75 |
35 |
35 |
38 |
82 |
5×2.0 |
5×2.0 |
|
5 |
CKYZ80×82－20 |
350 |
1200 |
20 |
20 |
80 |
35 |
35 |
38 |
82 |
2×2.0 |
5×2.0 |
|
6 |
CKYZ83×85－25 |
350 |
1000 |
25 |
25 |
83 |
45 |
33 |
40 |
85 |
7×3.0 |
7×4.0 |
|
7 |
CKYZ95×92－30 |
500 |
1000 |
30 |
30 |
95 |
60 |
37 |
41 |
92 |
8×3.5 |
8×3.3 |
|
8 |
CKYZ113×100－40 |
900 |
800 |
40 |
40 |
113 |
65 |
37 |
50 |
100 |
10×3.3 |
10×3.3 |
|
9 |
CKYZ133×120－45 |
1250 |
700 |
45 |
45 |
133 |
75 |
50 |
54 |
120 |
12×3.5 |
12×4.5 |
◆订货时请注明向M方向视之内环旋转方向。

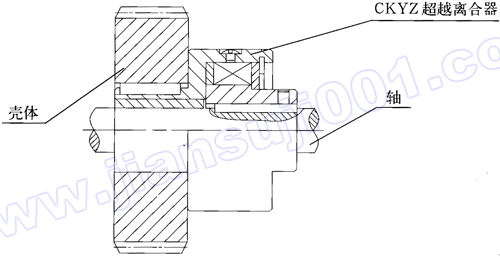

安装参考示意图：
