DMB-KCL外型及安装尺寸 |
 |
| |
详细介绍： |
发布时间：2007/12/24 15:39:48 |
|
| |

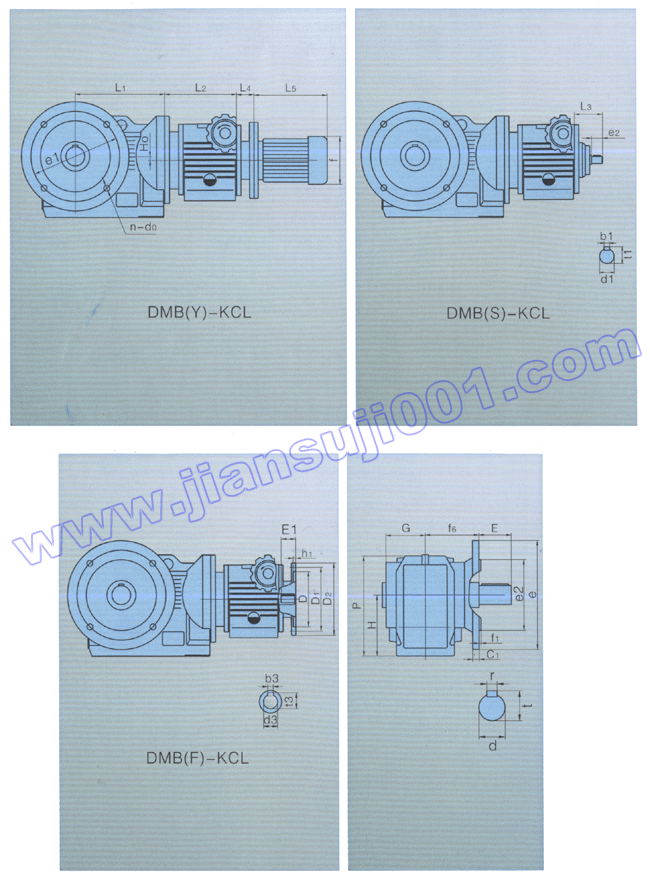

DMB-KCL外型及安装尺寸
DMB-KCL外型及安装尺寸
|
机型号 |
DMB系列无级尺寸 |
|
L2 |
L3 |
L4 |
e2 |
d1 |
b1 |
t1 |
h1 |
E1 |
D |
D1 |
D2 |
d3 |
t3 |
b3 |
f |
L5 |
|
DMB02-KCL37 |
187 |
55 |
30 |
25 |
14 |
5 |
16 |
4 |
25 |
95 |
115 |
140 |
11 |
12.8 |
4 |
详
见
电
机
一
览
表 |
|
DMB02- KCL47 |
|
DMB04- KCL 47 |
205 |
66 |
36 |
30 |
14 |
5 |
16 |
5 |
32 |
110 |
130 |
160 |
14 |
16.3 |
5 |
|
DMB04- KCL 67 |
|
DMB07- KCL 67 |
212 |
78 |
48 |
30 |
19 |
6 |
21.5 |
5 |
42 |
130 |
165 |
200 |
19 |
21.8 |
6 |
|
DMB07- KCL 77 |
|
DMB015-KCL77 |
232 |
84 |
44 |
40 |
24 |
8 |
27 |
5 |
52 |
130 |
165 |
200 |
24 |
27.3 |
8 |
|
DMB015-KCL87 |
|
机型号 |
KCL系列齿轮减速器尺寸 |
|
H |
P |
L1 |
H0 |
C1 |
G |
f6 |
d |
t |
r |
E |
e |
e1 |
e2 |
f1 |
n-dc |
|
|
DMB02- KCL 37 |
100 |
164 |
139 |
8.5 |
10 |
58 |
84 |
25 |
28 |
8 |
50 |
160 |
130 |
110 |
3.5 |
4～9 |
|
|
DMB02- KCL47 |
112 |
186 |
166 |
7.2 |
12 |
73 |
100 |
35 |
38 |
10 |
60 |
200 |
165 |
130 |
3.5 |
4～11 |
|
|
DMB04- KCL 47 |
112 |
186 |
166 |
7.2 |
12 |
73 |
100 |
35 |
38 |
10 |
60 |
200 |
165 |
130 |
3.5 |
4～11 |
|
|
DMB04- KCL 67 |
140 |
228 |
179 |
20 |
15 |
88 |
113 |
40 |
43 |
12 |
80 |
250 |
215 |
180 |
4 |
4～13.5 |
|
|
DMB07- KCL 67 |
140 |
228 |
179 |
20 |
15 |
88 |
113 |
40 |
43 |
12 |
80 |
250 |
215 |
180 |
4 |
4～13.5 |
|
|
DMB07- KCL 77 |
180 |
288 |
202 |
31.3 |
16 |
103 |
142 |
50 |
54 |
14 |
100 |
300 |
265 |
230 |
4 |
4～13.5 |
|
|
DMB015-KCL77 |
180 |
288 |
202 |
31.3 |
16 |
103 |
142 |
50 |
54 |
14 |
100 |
300 |
265 |
230 |
4 |
4～13.5 |
|
|
DMB015-KCL87 |
212 |
340 |
257 |
25.9 |
18 |
118 |
150 |
60 |
54 |
18 |
120 |
350 |
300 |
250 |
5 |
4～17.5 |
| |
|
|
