机械装配工艺规程

机械装配工艺规程是用文件形式规定的装配工艺过程。指定装配工艺规程的主要工作是依据产品图样、验收技术条件、年生产纲领和现有生产条件等原始资料，满足优质，高产、低消耗、低劳动强度和无污染等要求，最装配工艺过程进行划分和规定。

广义地讲，产品及其部件的装配图，尺寸链分析图、各种装配工装的设计，应用图、检验方法图及其说明、零件装配时的补充加工技术要求、产品及部件的运转试验规范及所有设备图、以及装配周期图表等，均属于装配工艺规程范围内的文件。狭义上，装配工艺规程文件主要指装配单元系统图、装配工艺系统图，装配工艺过程卡片和装配工序卡片。

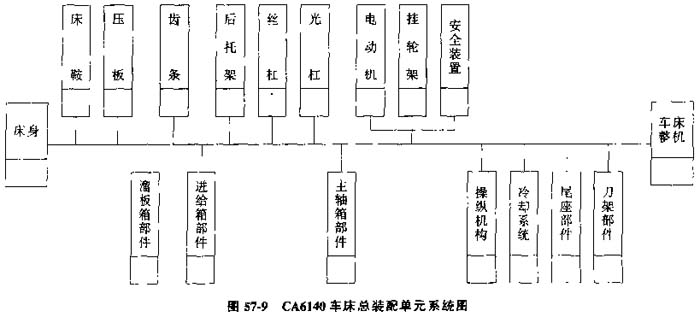

装配单元系统图（图57-9）直观地表示出产品的划分及其装配顺序。习惯上先绘出一条永横线，在横线的左端绘出代表基准件的长方格，右端绘出代表产品的长方格。图中每一零、部件都用长方格表示，方格中可以注明装配单元的名称、数量和编号。将零件绘在横线上面，部件绘在横线下面。

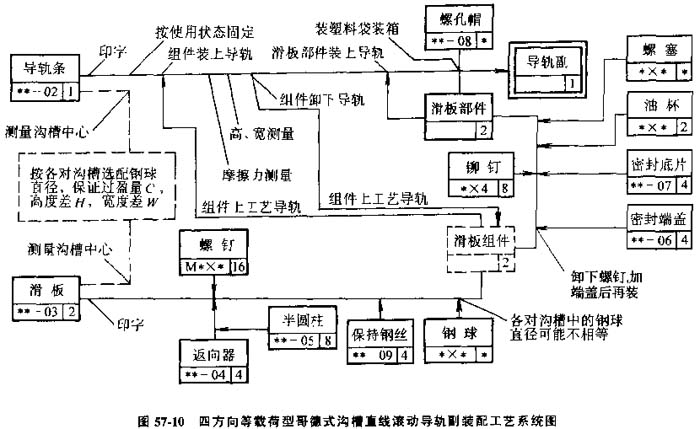

在装配单元系统图上，加注必要的工艺说明，如焊接、配钻、攻螺纹、检测及在装品的移位、翻转等，则够成装配工艺系统图，见图57-10。

装配工艺过程卡片和装配工序卡片的基本格式可以参见JB/Z187.3—88《工艺规程及填写规则》。

在装配工艺过程卡片中，应简要说明工序号、工序名称、各工序的装配内容和主要技术要求，装配部门、使用的设备和工艺装备、辅助材料以及工时定额。装配工序卡片中，应填写工序号、工序名称、各工步的装配内容和主要技术要求、具体到工段的装配部门、装配简图或工艺系统图，各工步使用的设备和工艺装备、各工步辅助材料以及工时定额。
