压装时的主要要求为：
1）压装时不得损伤零件
2）压入或成应平稳，被压入件应准确到位。
3）压装的轴或套引入端应有适当导锥，但怠锥长度不得大于配合长度的15%，导向斜角一般不应大雨10°。
4）将实心轴压入盲孔，应在适当不惟有排气孔或槽。
5）压装零件的配合表面除有特殊要求外，在压装时应涂以清洁的润滑剂。

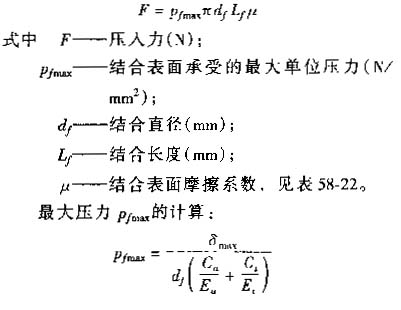

6）用压力机压入时，压入前应根据零件的材料和配合尺寸，计算所需的压入力。压力机的压力一般应为所需压入力的3~3.5倍，压入力的计算方法如下：
表 58-22 材料摩擦系数
|
村料 |
摩擦因数μ（无润滑） |
摩擦因数μ（有润滑） |
|
钢一钢 |
0.07~0.16 |
0.05~0.13 |
|
钢—铸钢 |
0.11 |
0.07 |
|
钢一结构钢 |
0.10 |
0.08 |
|
钢一优质结构 |
0.11 |
0.07 |
|
钢—青铜 |
0.15~0.20 |
0.03~0.06 |
|
钢—铸铁 |
0.12~0.15 |
0.05~0.10 |
|
铸铁—铸铁 |
0.15~0.25 |
0.05~0.10 |
表58-23，常用材料的弹性模量，泊松比和线胀系数
|
材料 |
弹性模量E/（KN/mm2） |
泊松比v |
线胀系数a/(10-6/℃ |
|
加热 |
冷却 |
|
碳钢、低合金钢、合金结构钢 |
200~235 |
0.30~0.31 |
11 |
—8.5 |
|
灰铸铁（HT150、HT200） |
70~80 |
0.24~0.25 |
11 |
—9 |
|
灰铸铁（HT250、HT300） |
105~130 |
0.24~0.26 |
10 |
—8 |
|
可锻铸铁 |
90~100 |
0.25 |
10 |
—8 |
|
非合金球墨铸铁 |
160~180 |
0.28~0.29 |
10 |
—8 |
|
青铜 |
85 |
0.35 |
17 |
—15 |
|
黄铜 |
80 |
0.36~0.37 |
18 |
—16 |
|
铝合金 |
69 |
0.32~0.36 |
21 |
—20 |
|
镁铝合金 |
40 |
0.25~0.30 |
25.5 |
—25 |
