类型 |
简图 |
工作台面宽度/mm |
结构特点 |
适用范围 |
|

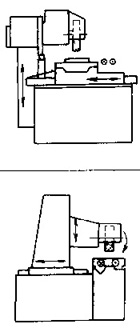

磨头移动式 |
|
200，320
400，500
630，800 |
磨头垂直和横向进给，其重心位置变化会引起构件变形，热变形影响大，故横进给精度低；磨头功率大，磨削效率高，但因刚度低，垂直进给灵敏度差。磨头侧挂偏置式结构 |
适用于大中型工件的普通平面磨削 |
|
托板移动式 |
125
160
200
250
320
400
500 |
热变形小，精度稳定性好，垂直进给灵敏度高，
操作方便，但结构较复杂，工艺要求高。
横向进给稳定性好。磨头夹墙式对称结构 |
适用于工夹模具精密零件的平面磨削 |
|
|
|
工作台纵向往复移动，立柱升降带动磨头
垂直进给，床身导轨面加工工艺复杂 |
|
立柱移动式 |
200
250
320
400
500 |
垂直进给灵敏，精度稳定性好，因立柱
系统较重，横向移动不灵敏。可用于强力磨削 |
适用于中小型，长型工件普通或精密平面及成形面磨削 |
|

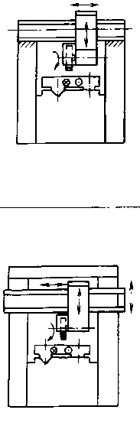

龙门横梁固定式 |
|
200
250
320
400
500
600
800 |
横梁在双立柱上是固定的，便于保证加工精度
但工件高度受到一定限制 |
适用于大重型工件的平面磨削 |
|
龙门横梁移动式 |
横梁沿双立柱导轨垂直移动，属于龙门框架
结构，机床刚度高 |
