通用部件是根据组合机床部件的特定功能要求,按系列化,通用化、标准化原则设计的,通用部件品种,结构和性能决定组合机床的工作性能,技术水平,工艺可能性和技术经济性。

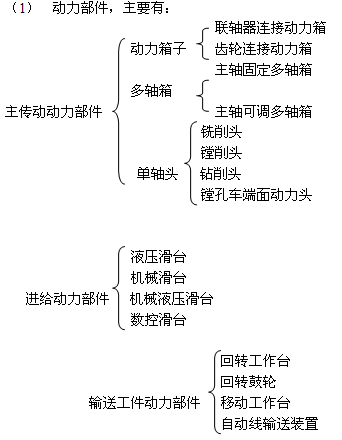

动力部件是组合机床的主要通用部件,用来实现机床的切削运动,如刀具的回转运动是由主传动部件来实现,刀具的进给运动是由动力部件来完成的,工件由一个工位到另一工位的输送是由输送部件完成的。
(2) 支承部件,包括立柱、立柱底座、侧底座、支架、可调支架、中间底座,工作台底座等。支承部件是组合机床的基础部件,用以安装动力部件和夹具等。
(3) 控制部件,包括液压挡块,控制挡铁,分级进给机构,液压控制装置,数控伺服装置,操纵台,电气柜以自动检测装置等,控制部件用来控制组合机床的工作循环。
(4) 辅助部件,包括润滑,冷却、排屑等各种辅助装置。
2. 通用部件的标准化

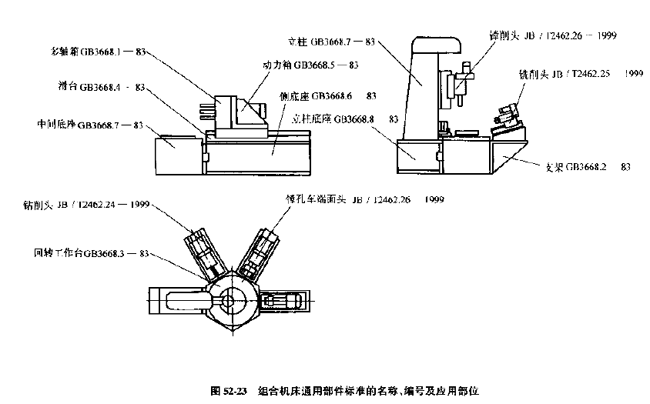

组合机床通用部件的国家及部颁标准,规定了名义尺寸,参数及互换尺寸,使同一类型相同规格的通用部件可互换安装,标准的名称编号及应用部件见图52-23。
各种通用部件的主要技术参数见表52-6~表52-15。

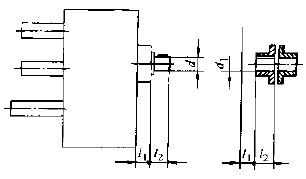

表52-6 多轴箱箱体和输入轴尺寸(主要联系尺寸根据GB3668.1—83) (mm)
箱体宽度b |
名义尺寸 |
125 |
160 |
200 |
250 |
320 |
400 |
500 |
630 |
800 |
箱体高度h |
160 |
125 |
|
|
|
|
|
|
|
|
160 |
|
|
|
|
|
|
|
|
200 |
|
|
|
|
|
|
|
|
200 |
125 |
160 |
|
|
|
|
|
|
|
160 |
200 |
|
|
|
|
|
|
|
200 |
250 |
|
|
|
|
|
|
|
250 |
125 |
160 |
200 |
|
|
|
|
|
|
160 |
200 |
250 |
|
|
|
|
|
|
200 |
250 |
320 |
|
|
|
|
|
|
320 |
125 |
160 |
200 |
250 |
|
|
|
|
|
160 |
200 |
250 |
320 |
|
|
|
|
|
200 |
250 |
320 |
400 |
|
|
|
|
|
400 |
|
160 |
200 |
250 |
320 |
|
|
|
|
|
200 |
250 |
320 |
400 |
|
|
|
|
|
250 |
320 |
400 |
500 |
|
|
|
|
500 |
|
|
200 |
250 |
320 |
400 |
|
|
|
|
|
250 |
320 |
400 |
500 |
|
|
|
|
|
320 |
400 |
500 |
630 |
|
|
|
630 |
|
|
|
250 |
320 |
400 |
500 |
|
|
|
|
|
320 |
400 |
500 |
630 |
|
|
|
|
|
400 |
500 |
630 |
800 |
|
|
800 |
|
|
|
|
320 |
400 |
500 |
630 |
|
|
|
|
|
400 |
500 |
630 |
800 |
|
|
|
|
|
500 |
630 |
800 |
1000 |
|
1000 |
|
|
|
|
|
400 |
500 |
630 |
800 |
|
|
|
|
|
500 |
630 |
800 |
1000 |
|
|
|
|
|
630 |
800 |
1000 |
1250 |
1250 |
|
|
|
|
|
|
500 |
630 |
800 |
|
|
|
|
|
|
630 |
800 |
1000 |
|
|
|
|
|
|
800 |
1000 |
1250 |
名义尺寸 |
d1 |
公差 |
L1 |
L2 |
320 |
28* |
J6 |
40 |
60 |
38 |
K6 |
400 |
38* |
K6 |
50 |
70 |
42 |
500 |
42* |
K6 |
65 |
70 |
48 |
630 |
48* |
K6 |
80 |
85 |
60 |
M6 |
800 |
60* |
M6 |
100 |
100 |
75 |

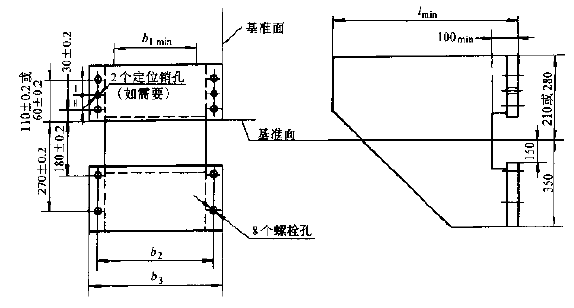

表52-7 典型支架主要尺寸(联系尺寸根据GB3668.2—83)
名义尺寸 |
滑台安装宽b1min |
螺栓孔中心距b2±0.2 |
法兰宽度
b3 |
总长度L
min |
紧固螺栓尺寸 |
125 |
140 |
270 |
320 |
630 |
M16 |
160 |
180 |
305 |
360 |
630 |
M16 |
800 |
200 |
220 |
345 |
400 |
630 |
M16 |
800 |
1000 |
250 |
270 |
395 |
450 |
630 |
M20 |
800 |
1000 |
320 |
340 |
465 |
520 |
630 |
M20 |
800 |
1000 |
1250 |

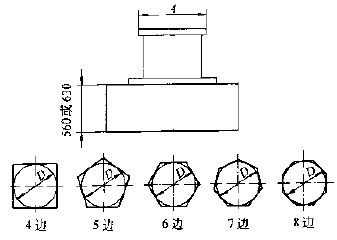

表52-8 回转工作台和回转工作台用中间底座规格尺寸(GN3668.3—83) (mm)
工作台直径A |
高度B |
切屑盘直径C |
320 |
160 |
250 |
|
640 |
400 |
160 |
250 |
|
800
(720) |
500 |
160 |
250 |
|
900
(820) |
630 |
|
250 |
400 |
1130
(1030) |
800 |
|
250 |
400 |
1300
(1200) |
1000 |
|
250 |
400 |
1500
(1400) |
1250 |
|
250 |
400 |
1750
(1650) |
1600 |
|
250 |
400 |
2100 |
2000 |
|
250 |
400 |
2500 |
工作台直径A |
内切圆直径D |
320 |
680 |
400 |
(840)(760) |
500 |
940(860) |
630 |
1170(1070) |
800 |
1340(1240) |
1000 |
1540(1440) |
1250 |
1790(1690) |
1600 |
2140 |
2000 |
2540 |

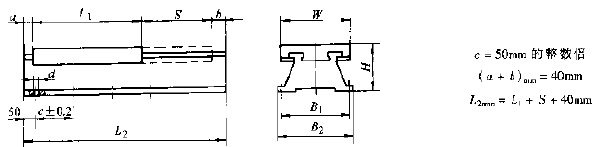

表52-9 典型滑台主要尺寸(主要联系尺寸根据GB3668.4/83)
名义
尺寸 |
滑鞍
宽度W |
滑鞍长
度L1 |
行程
S |
滑座
长度L2 |
高度
H |
滑座底面宽度B2 |
滑座螺栓孔中心距B1±0.2 |
螺栓
尺寸 |
螺栓孔
尺寸d |
125 |
125 |
250 |
160 |
450 |
180 |
125 |
100 |
M10 |
12 |
160 |
160 |
320 |
160 |
520 |
200 |
160 |
135 |
M10 |
12 |
200 |
200 |
400 |
250 |
690 |
220 |
200 |
170 |
M12 |
14 |
250 |
250 |
500 |
250 |
790 |
250 |
250 |
220 |
M12 |
14 |
320 |
320 |
630 |
400 |
1070 |
280 |
320 |
280 |
M12 |
14 |
400 |
400 |
800 |
400 |
1240 |
320 |
400 |
355 |
M16 |
18 |
500 |
500 |
1000 |
400 |
1440 |
360 |
500 |
450 |
M16 |
18 |
630 |
630 |
1250 |
400 |
1690 |
400 |
630 |
580 |
M16 |
18 |
800 |
800 |
1600 |
400 |
2040 |
450 |
800 |
740 |
M20 |
22 |
表52-10 125~250mm动力箱主要尺寸(主要联系尺寸根据GB3668.5—83)(mm)
名义尺寸b1 |
B2±0.2 |
B3 |
B4±0.2 |
B5e8 |
B6±0.02 |
D1 |
D2j6 |
e±0.2 |
f |
H1 |
H2±0.05 |
L |
与通孔a和b相配的螺栓尺寸 |
125 |
100 |
160 |
130 |
8 |
130 |
25 |
80 |
35 |
6 |
125 |
63 |
160 |
M10 |
160 |
135 |
200 |
170 |
8 |
170 |
32 |
80 |
50 |
6 |
160 |
80 |
200 |
M10 |
200 |
170 |
250 |
220 |
12 |
220 |
40 |
100 |
65 |
10 |
200 |
100 |
250 |
M12 |
250 |
220 |
320 |
290 |
12 |
290 |
50 |
100 |
90 |
10 |
250 |
125 |
320 |
M12 |
