ZK行星齿轮减速机型式尺寸（JB/T 9043.1－1999）
  详细介绍：
发布时间：2007-5-15 11:24:10
 分享到：

3 型式、尺寸
3. 1 减速器分单级传动（ZKD）、单级派生传动（ZKP）和两级传动（ZKL）三种型式。
3. 1. 1 ZKD 型减速器外形尺寸见图1、表1。
ZK行星齿轮减速机型式尺寸
型号
外形尺寸及中心高
轴伸尺寸
L
B
H
H0
R
d
b×t
l1
D1/D2（u8）
l3/l2
ZKD1
1469
1206
1043
500
480
140
37.7×11
250
198/200
125/230
ZKD2
1670
1340
1167
560
535
160
42.1×12
300
238/240
150/280
ZKD3
1865
1586
1445
710
640
180
44.9×12
300
298/300
180/335
ZKD4
2015
1815
1610
800
735
220
57.1×18
350
338/340
200/375
ZKD5
2400
2060
1875
900
850
250
64.6×18
410
398/400
240/440
ZKD6
2700
2450
2170
1120
925
280
72.1×20
470
438/440
270/500
ZKD7
3105
2774
2445
1250
1040
320
81×22
470
478/480
300/560

型号
地 脚 尺 寸
质量m/kg
L1
L2
L0
B1
B2
d1
h
ZKD1
580
460
202
1020
1140
56
70
2212～2244
ZKD2
720
590
247
1140
1270
56
80
2960～3010
ZKD3
850
700
268
1360
1515
66
90
4764～4871
ZKD4
900
740
273
1550
1740
66
100
6171～6532
ZKD5
1160
890
295
1760
2000
78
120
10300～10500
ZKD6
1350
1100
350
2100
2350
91
180
16842～17165
ZKD7
1465
1160
430
2300
2690
107
180
27168～27228
3. 1. 2 ZKP型减速器装配形式及外形尺寸见图2、表2。
ZK行星齿轮减速机型式尺寸
ZKP型减速器主要尺寸                   /mm
型号
外形尺寸及中心高
轴伸尺寸
L
B
H
H0
R
d(m6)
b×t
l1
D1/D2（u8）
l3/l2
ZKP1
1435
1206
1043
500
480
110
30.1×9
165
198/200
125/230
ZKP2
1660
1340
1167
560
535
130
33×10.3
200
238/240
150/280
ZKP3
1900
1586
1445
710
640
160
42.1×12
240
298/300
180/335
ZKP4
2100
1815
1610
800
735
170
43.5×12
300
338/340
200/375
ZKP5
2400
2060
1875
900
850
180
44.9×12.4
300
398/400
240/440
ZKP6
2890
2450
2170
1120
925
220
57.1×16
350
438/440
270/500
ZKP7
3171
2774
2445
1250
1040
280
72.1×20
470
478/480
300/560
型号
地 脚 尺 寸
质量m/kg
L1
L2
L0
B1
B2
d1
h
ZKP1
580
460
302
1020
1140
56
70
2475～2526
ZKP2
720
590
365
1140
1270
56
80
3390～3430
ZKP3
850
700
364
1360
1515
66
90
5382～5505
ZKP4
900
740
442
1550
1740
66
100
7112～7667
ZKP5
1160
890
445
1760
2000
78
120
11620～11700
ZKP6
1350
1100
620
2100
2350
91
180
19390～19634
ZKP7
1465
1160
655
2300
2690
107
180
28505～28625


3. 1. 3 ZKL型减速器外形尺寸见图3、表3。

ZK行星齿轮减速机型式尺寸

ZKL 型减速器主要尺寸                       /mm
型号
外形尺寸及中心高
轴伸尺寸
L
B
H
H0
R
d（m5）
b×t
l1
D1/D2（u8）
l3/l2
ZKL1
1443
1176
1038
500
460
90
25.6×8
130
198/200
125/230
ZKL2
1660
1340
1167
560
535
110
30×19
165
238/240
150/280
ZKL3
1860
1586
1445
710
640
120
33.2×10
210
298/300
180/335
ZKL3A
1940
1640
1408
710
650
140
37.7×11
190
318/320
199.5/370
ZKL4
2055
1812
1642
800
735
140
37.7×11
250
338/340
200/375
ZKL5
2370
2068
1875
900
850
160
42.1×12
300
398/400
240/440
ZKL6
2690
2450
2170
1120
925
180
44.9×12
300
438/440
270/500
ZKL7
2980
2715
2445
1250
1050
200
51×14
350
478/480
300/560
型号
地 脚 尺 寸
质量m/kg
L1
L2
L0
B1
B2
d1
h
ZKL1
720
600
190
960
1105
56
70
2482～2521
ZKL2
820
690
220
1140
1270
56
80
3464～3515
ZKL3
920
760
246
1360
1515
66
90
5385～5519
ZKL3A
1030
870
210
1380
1570
65
100
5693～5762
ZKL4
1040
880
268
1550
1740
66
100
6742～7115
ZKL5
1300
1030
275.5
1760
2000
78
120
11290～11488
ZKL6
1440
1180
290
2100
2350
91
150
18952～19226
ZKL7
1720
1420
300
2300
2640
107
180
27198～27330
3. 2 型号和示例

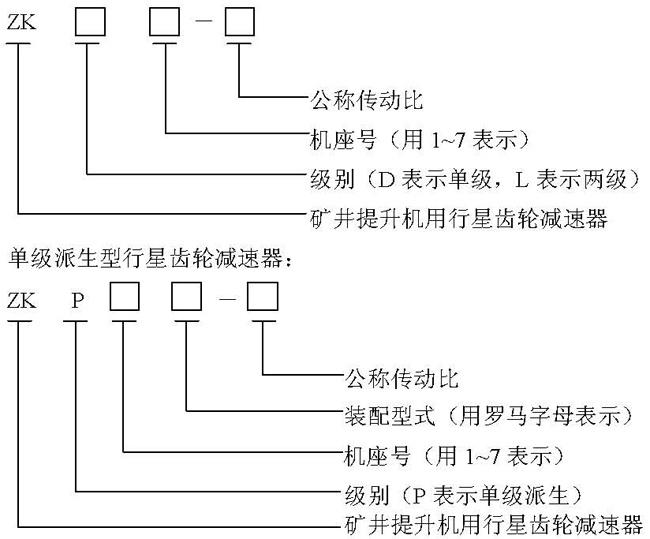

3. 2. 1 型号
单级和两级行星齿轮减速器：
3. 2. 2 示例
ZK行星齿轮减速机型式尺寸
a）4号机座，两级减速，传动比i=20 的矿井提升机用行星齿轮减速器表示为：
ZKL4－20
b）4 号机座，单级派生，传动比i=11.2，第Ⅱ种装配型式的矿井提升机用行星齿轮减速器表示为：
ZKP4－Ⅱ－11.2
