钢结构用扭剪型高强度螺栓连接副尺寸（GB/T3262-1995）
  详细介绍：
发布时间：2007-5-18 9:21:19
 分享到：

4  尺寸
4.1  螺栓尺寸

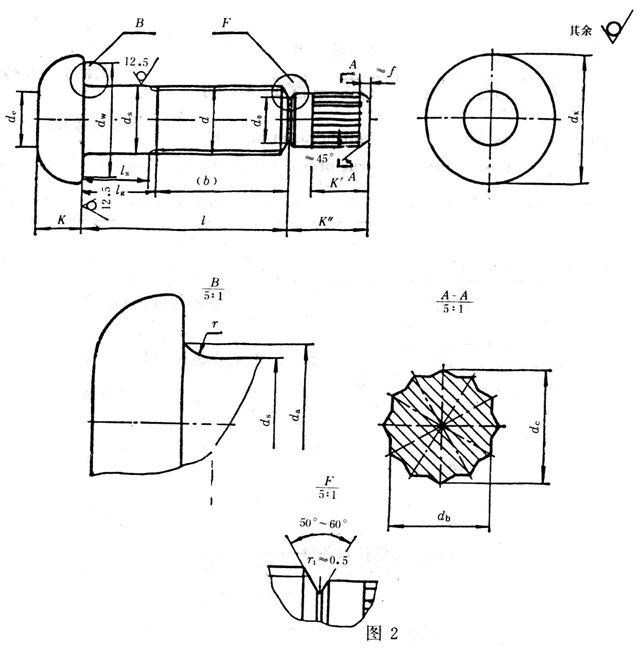

    螺栓尺寸按图2及表1～表2的规定。
表l                                     mm
螺纹规格d
M16
M20
(M22)
M24
P
2
2.5
2.5
3
da
max
18.83
24.4
26.4
28.4
ds
max
16.43
20.52
22.52
24.52
min
15.57
19.48
21.48
23.48
dw
min
27.9
34.5
38.5
41.5
dk
max
30
37
41
44
K
公称
10
13
14
15
max
10.75
13.9
14.9
15.9
min
9.25
12.1
13.1
14.1
K′
min
12
14
15
16
K″
max
17
19
21
23
r
min
1.2
1.2
1.2
1.6
do
≈
10.9
13.6
15.1
16.4

续表1                                 mm
螺纹规格 d
M16
M20
(M22)
M24
db
公称
11.1
13.9
15.4
16.7
max
11.3
14.1
15.6
16.9
min
1l
13.8
15.3
16.6
dc
≈
12.8
16.1
17.8
19.3
de
≈
13
17
18
20
注： ① 括号内的规格为第二选择系列，应优先选用第一系列(不带括号)的规格。
              ② P -- 螺距。
                                        表2                                 mm
l
螺纹规格 d
M16
M20
(M22)
M24
M16
M20
(M22)
M24
无螺纹杆部长度ls和夹紧长度lg
b
参考
公称
min
max
ls
mim
lg
max
ls
mim
lg
max
ls
mim
lg
max
ls
mim
lg
max
40
38.75
41.25
4
10






30



45
43.75
46.25
9
15
2.5
10




35
50
48.75
51.25
14
20
7.5
15
2.5
10


40
55
53.5
56.5
14
20
12.5
20
7.5
15
1
10
35
45
60
58.5
61.5
19
25
17.5
25
12.5
20
6
15
65
63.5
66.5
24
30
17.5
25
17.5
25
11
20
40

70
68.5
71.5
29
35
22.5
30
17.5
25
16
25
45

75
73.5
76.5
34
40
27.5
35
22.5
30
16
25
50
80
78.5
81.5
39
45
32.5
40
27.5
35
21
30
85
83.25
86.75
44
50
37.5
45
32.5
40
26
35
90
88.25
91.75
49
55
42.5
50
37.5
45
31
40
95
93.25
96.75
54
60
47.5
55
42.5
50
36
45
100
98.25
101.75
59
65
52.5
60
47.5
55
41
50
110
108.25
111.75
69
75
62.5
70
57.5
65
51
60
120
118.25
121.75
79
85
72.5
80
67.5
75
61
70
130
128
132
89
95
82.5
90
77.5
85
71
80

140
138
142


92.50
100
87.5
95
81
90
150
148
152


102.5
110
97.55
105
91
100

160
156
164


112.5
120
107.5
115
101
110
170
166
174




117.5
125
111
120




180
176
184




127.5
135
121
130
注： ① 括号内的规格为第二选择系列，应优先选用第一系列(不带括号)的规格。
② 当ls  小于5 mm时，螺杆允许制成全螺纹。
4.2  螺母尺寸

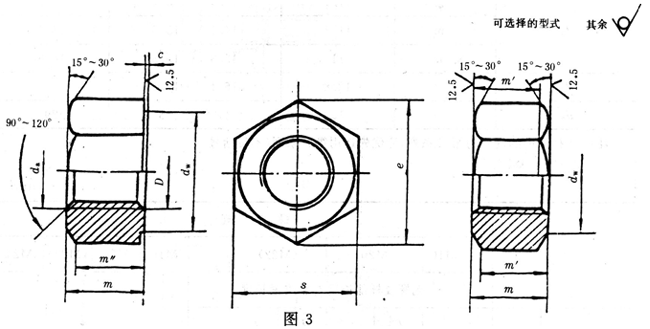

    螺母尺寸按图3及表3的规定(与GB/T 1229一致)。
表3                                mm
螺纹规格D
M16
M20
(M22)
M24
P
2
2.5
2.5
3
da
max
17.3
21.6
23.8
25.9
mm
16
20
22
24
dw
min
24.9
31.4
33.3
38
e
min
29.56
37.29
39.55
45.2

m
max
17.1
20.7
23.6
24.2
min
16.4
19.4
22.3
22.9
M′
mim
13.1
15.5
17.8
18.3
M″
min
11.5
13.6
15.6
16
c
max
O.8
O.8
O.8
O.8
min
O.4
O.4
O.4
O.4
S
max
27
34
36
41
min
26.16
33
35
40
支承面对螺纹轴线的垂直度公差
O.38
O.47
O.50
O.57
 注： ① 括号内的规格为第二选择系列，应优先选用第一系列(不带括号)的规格。
          ② P -- 螺距。
4.3  垫圈尺寸

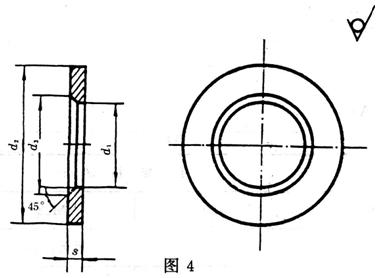

垫圈尺寸按图4及表4的规定(与GB／T 1230一致)。
表4                                   mm
规格(螺纹大径)
16
20
(22)
24
dl
max
17.43
21.52
23.52
25.52
min
17
21
23
25
d2
max
33
40
42
47
min
31.4
38.4
40.4
45.4
S
公称
4
4
5
5
min
3.5
3.5
4.5
4.5
max
4.8
4.8
5.8
5.8
 d3                 ≈
19.6
24.7
26.7
28.7
注：括号内的规格为第二选择系列，应优先选用第一系列(不带括号)的规格。
