紧固件机械性能螺母粗牙螺纹试验方法（GB/T3098.2-2000）,减速机信息网标准查询

中国减速机行业最大的门户网站！

当前位置：减速机首页>>标准查看>>紧固件>>紧固件机械性能螺母粗牙螺纹（GB/T3098.2-2000）>>紧固件机械性能螺母粗牙螺纹试验方法（GB/T3098.2-2000）

	→我要成为会员

紧固件机械性能螺母粗牙螺纹试验方法（GB/T3098.2-2000）

详细介绍：

发布时间：2007-5-25 10:05:17

分享到：

8.1 保证载荷试验、

对规格≥M5的螺母，保证载荷是仲裁方法。

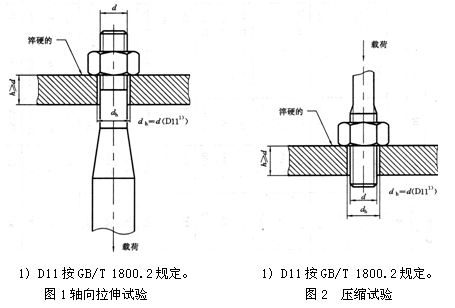

将螺母安装在如图1和图2所示的淬硬螺纹芯棒上。仲裁时,应以拉伸试验为准。

沿螺母轴线方向施加保证载荷，并持续15 s。螺母应能承受该载荷而不得脱扣或断裂。当卸载后，

应能用手将螺母旋出，或借助扳手松开螺母，但不得超过半扣。在试验中，如果螺纹芯棒损坏，则试

验作废。

螺纹芯棒的硬度应≥45 HRC。

螺纹芯棒的螺纹公差为5 h 6 g，但大径应控制在6 g公差带靠近下限四分之一的范围内。

8.2 硬度试验

常规检查，螺母硬度应在一个支承面上进行，并取间隔为120。的三点硬度平均值作为该螺母的硬

度值。如有争议，应在通过螺母轴心线的纵向截面上，并尽量靠近螺纹大径处进行硬度试验。

维氏硬度试验为仲裁试验，应采用HV30的试验力。

如采用布氏和洛氏硬度试验时，应使用ISO 4964给出的换算表。

维氏硬度试验按GB/T 4340.1规定。

布氏硬度试验按GB/T 231规定。

洛氏硬度试验按GB/T 230规定。

8.3 表面缺陷检查

表面缺陷检查见GB/T 5779.2。

【查看留言】【大中小】【关闭窗口】

经典推荐


关于我们 - 联系方式 - 版权声明 - 本站宗旨 - 网站地图 - 广告服务 - 帮助中心 - 设为首页 - 加入收藏
	全国服务热线:010-51179040 E-mail:jiansuji001@163.com Copyright © 2008-2018 By 减速机信息网 All Rights Reserved.

	网友留言
