4基本齿廓的形状和尺寸参数

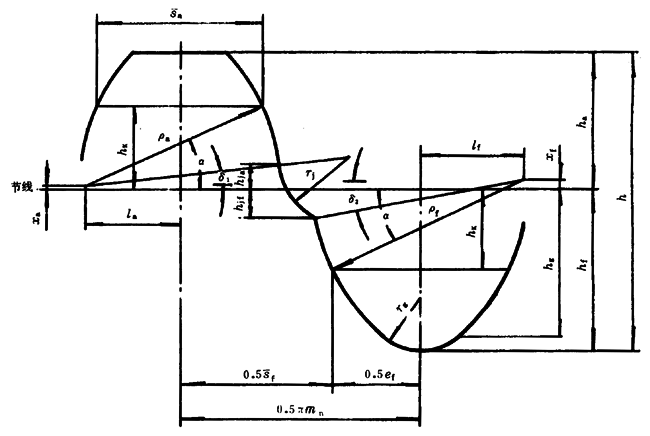

双圆弧圆柱齿轮基本齿廓的形状和尺寸参数按下图和表中的规定。
|
法向模数
mn(mm) |
基本齿廓的参数 |
|
α |
h* |
ha* |
hf* |
ρa* |
ρf* |
xa* |
xf* |
la* |
sa* |
hk* |
|
1.5～3 |
24° |
2 |
0.9 |
1.1 |
1.3 |
1.420 |
0.0163 |
0.0325 |
0.6289 |
1.1173 |
0.5450 |
|
＞3～6 |
24° |
2 |
0.9 |
1.1 |
1.3 |
1.410 |
0.0163 |
0.0285 |
0.6289 |
1.1173 |
0.5450 |
|
＞6～10 |
24° |
2 |
0.9 |
1.1 |
1.3 |
1.395 |
0.0163 |
0.0224 |
0.6289 |
1.1173 |
0.5450 |
|
＞10～16 |
24° |
2 |
0.9 |
1.1 |
1.3 |
1.380 |
0.0163 |
0.0163 |
0.6289 |
1.1173 |
0.5450 |
|
＞16～32 |
24° |
2 |
0.9 |
1.1 |
1.3 |
1.360 |
0.0163 |
0.0081 |
0.6289 |
1.1173 |
0.5450 |
|
＞32～50 |
24° |
2 |
0.9 |
1.1 |
1.3 |
1.340 |
0.0163 |
0.0000 |
0.6289 |
1.1173 |
0.5450 |
|
法向模数
mn(mm) |
基本齿廓的参数 |
|
lf* |
hja* |
hjf* |
ef* |
sf* |
δ1 |
δ2 |
rj* |
rg* |
hg* |
|
1.5～3 |
0.7086 |
0.16 |
0.20 |
1.1773 |
1.9643 |
6°20′52″ |
9°25′31″ |
0.5049 |
0.4030 |
1.0186 |
|
＞3～6 |
0.6994 |
0.16 |
0.20 |
1.1773 |
1.9643 |
6°20′52″ |
9°19′30″ |
0.5043 |
0.4004 |
1.0168 |
|
＞6～10 |
0.6957 |
0.16 |
0.20 |
1.1573 |
1.9843 |
6°20′52″ |
9°10′21″ |
0.4884 |
0.3710 |
1.0236 |
|
＞10～16 |
0.6820 |
0.16 |
0.20 |
1.1573 |
1.9843 |
6°20′52″ |
9°0′59″ |
0.4877 |
0.3663 |
1.0210 |
|
＞16～32 |
0.6638 |
0.16 |
0.20 |
1.1573 |
1.9843 |
6°20′52″ |
8°48′11″ |
0.4868 |
0.3595 |
1.0176 |
|
＞32～50 |
0.6455 |
0.16 |
0.20 |
1.1573 |
1.9843 |
6°20′52″ |
8°35′01″ |
0.4858 |
0.3520 |
1.0145 |
注：表中带*号者，是指该尺寸与法向模数mn的比值，例如：h*=h/mn, ,………等，以下类同。
附录A
侧隙
（补充件）
A.1侧隙
A1.1对侧隙的规定
表A1
|
法向模数mn |
≥1.5～3 |
＞3～6 |
＞6～10 |
＞10～16 |
＞16～32 |
＞32～50 |
|
侧隙j |
0.06 mn |
0.06 mn |
0.04 mn |
0.04 mn |
0.04 mn |
0.04 mn |
A1.2对非标准侧隙的规定
对齿轮侧隙有不同要求时，可使工作齿廓圆心沿节线平移，使两工作齿形状及相对位置不变，齿根圆弧半径的变化，应保证hg不小于0.9 mn。
附录B
主参数及参数计算公式
（参考件）
B1主参数1）
B1.1对不随模数改变而改变的主参数的规定
表B1
|
代号 |
α |
h* |
ha* |
hf* |
ρa* |
hja* |
hjf* |
la* |
xa* |
|
参数值 |
24° |
2 |
0.9 |
1.1 |
1.3 |
0.16 |
0.20 |
0.62894 |
0.01626947 |
注：1）对齿廓有特殊要求时，可改变其主参数，自行设计特殊齿廓。
B1.2对随模数改变而改变的凹齿圆弧半径的规定
表B2
|
法向模数mn |
≥1.5～3 |
＞3～6 |
＞6～10 |
＞10～16 |
＞16～32 |
＞32～50 |
|
ρf* |
1.420 |
1.410 |
1.395 |
1.380 |
1.360 |
1.340 |
B2参数计算公式
附加说明：
本标准由中华人民共和国机械电子工业部提出
本标准由郑州机械研究所归口。
本标准由郑州机械研究所负责起草。
本标准主要起草人李钢、李长春。
