中华人民共和国国家标准           GB/T 3931-1997
联轴器   术语                  代替 3931-83
1  范围
本标准确定了联轴器类别、品种和联轴器技术参数的术语，适用于机械式联轴器（简称联轴器）。
2  联轴器
联接两轴或轴和回转件，在传递转矩和运动过程中一同回转而不脱开的一种机械装置。
3  联轴器类别、品种术语
3.1 刚性联轴器
不能补偿两轴有相对位移的联轴器。

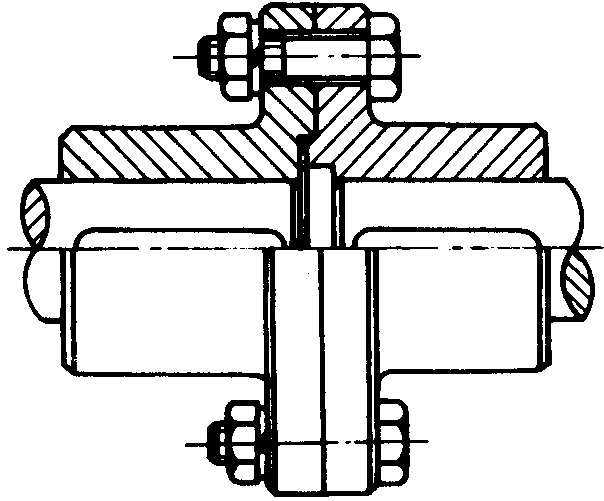

3.1.1 凸缘联轴器
利用螺栓联接两半联轴器的凸缘，以实现两轴联接的联轴器，见图1。
联轴器术语刚性联轴器
图1

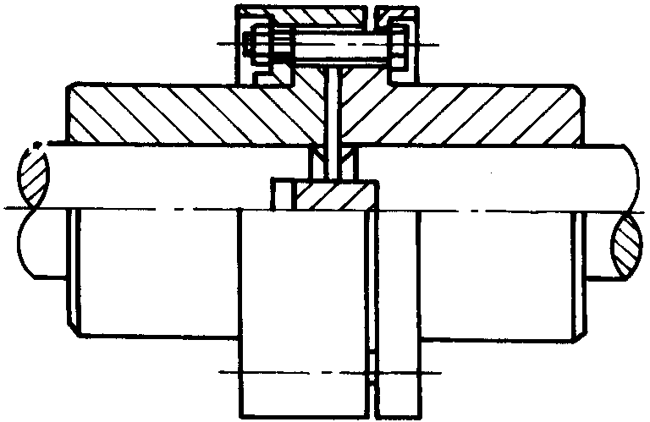

3.1.2  径向键凸缘联轴器
利用径向键和普通螺栓联接两半轴器的联轴器，见图2。
联轴器术语刚性联轴器
图2

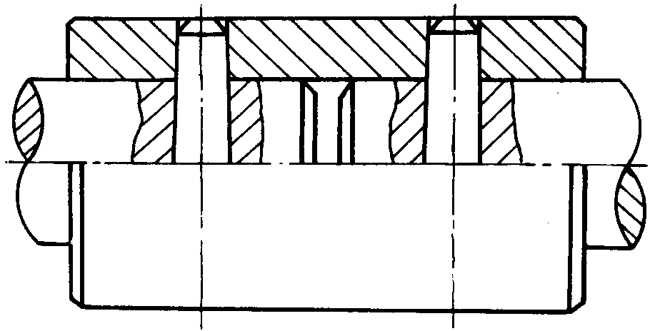

3.1.3  套简联轴器
利用公用套筒，以某种方式联接两轴的联轴器，见图3。
联轴器术语刚性联轴器
图3

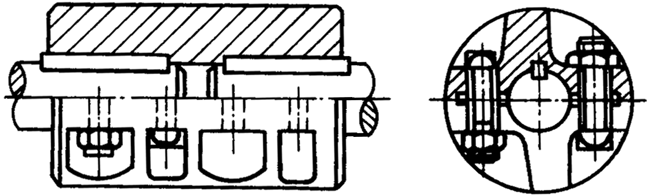

3.1.4  夹壳联轴器
利用两个沿轴向剖分的夹壳，以某种方式夹紧，以实现两轴联接的联轴器，见图4。
联轴器术语刚性联轴器
图4

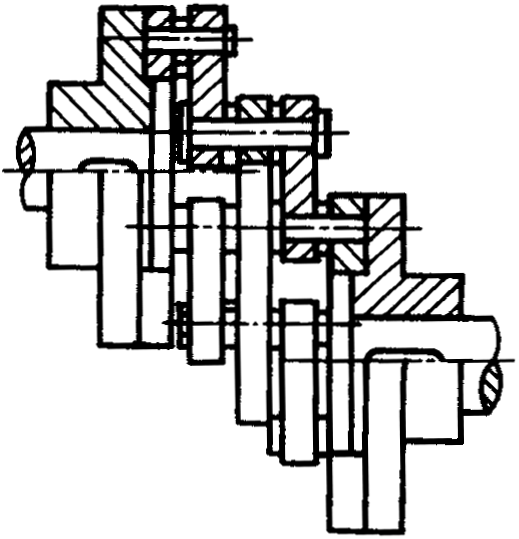

3.1.5  平行轴联轴器
利用中间盘通过销轴，以实现两平行轴联接的联轴器，见图5。
联轴器术语刚性联轴器
图5
