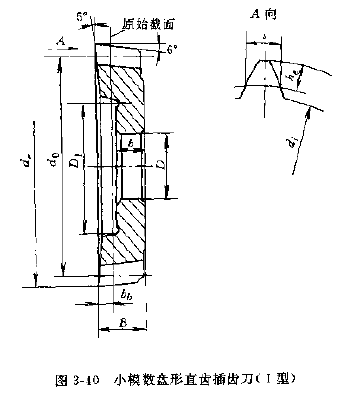

小模数直齿插齿刀，小模数直齿插齿刀已经标准化，JB3095—82《小模数直齿插齿刀》中规定了盘形，碗形和锥柄三种型式的插齿机。盘形直齿插齿刀（Ⅰ型），其标称分度圆直径为40，63mm两种，精度等级分AA、A、B三种，其型式和尺寸见图3-40和表3-93～表3-94。表3-97～表3-98。

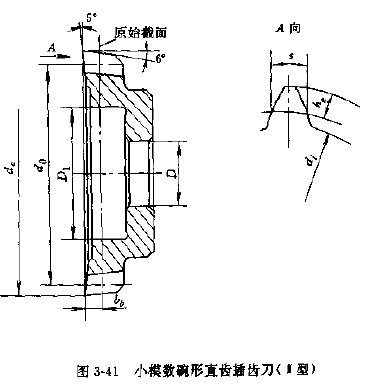

碗形直齿插齿刀（Ⅱ型），其标称分度圆直径为63mm，精度等级分AA、B、C三种，其型式和尺寸见图3-41和表3-95、表3-98。
锥柄直齿插齿刀（Ⅲ型），其标称分度圆直径为25mm，精度等级分A、B两种，其型式和尺寸见图3-42和表3-96～3-99。
表3-93公称分度圆直径40mm m0.2～1.0 =20°
|
模数m |
齿数z |
分圆
直径do |
de |
D |
D1 |
b |
bb |
B |
|
0.20 |
200 |
40 |
40.624 |
15.875 |
28 |
6 |
0.4 |
10 |
|
0.25 |
160 |
40 |
40.780 |
0.5 |
|
0.30 |
132 |
39.6 |
40.536 |
0.6 |
|
0.35 |
114 |
39.6 |
40.992 |
0.7 |
|
0.40 |
100 |
40 |
41.248 |
0.8 |
|
0.50 |
80 |
40 |
41.560 |
1.0 |
|
0.60 |
66 |
39.6 |
41.472 |
1.2 |
|
0.70 |
56 |
39.2 |
41.384 |
7 |
1.4 |
12 |
|
0.80 |
50 |
40 |
42.496 |
1.6 |
|
0.90 |
44 |
39.6 |
42.408 |
1.8 |
|
1.00 |
40 |
40 |
43.120 |
2.0 |
表3-94公称分度圆直径63mm m0.3～1.0 =20°
|
模数m |
齿数z |
分圆
直径do |
de |
D |
D1 |
b |
bb |
B |
|
0.30 |
210 |
63.0 |
63.936 |
31.743 |
50 |
6 |
0.6 |
10 |
|
0.35 |
182 |
63.7 |
64.792 |
0.7 |
|
0.40 |
160 |
64.0 |
65.248 |
0.8 |
|
0.50 |
126 |
63.0 |
64.560 |
1.0 |
|
0.60 |
105 |
63.0 |
64.872 |
1.2 |
|
0.70 |
90 |
63.0 |
65.184 |
7 |
1.4 |
12 |
|
0.80 |
80 |
64.0 |
66.496 |
1.6 |
|
0.90 |
72 |
64.8 |
67.608 |
1.8 |
|
1.00 |
64 |
64.0 |
67.120 |
2.0 |
表3-95 公称分度圆直径63mm m0.3～1.0 =20°
|
模数m |
齿数z |
分圆
直径do |
de |
D |
D1 |
b |
bb |
B1 |
|
0.30 |
210 |
63.0 |
63.936 |
31.743 |
48 |
7 |
0.6 |
10 |
|
0.35 |
182 |
63.7 |
64.792 |
0.7 |
|
0.40 |
160 |
64.0 |
65.248 |
0.8 |
|
0.50 |
126 |
63.0 |
64.560 |
1.0 |
|
0.60 |
105 |
63.0 |
64.872 |
1.2 |
|
0.70 |
90 |
63.0 |
65.184 |
1.4 |
12 |
|
0.80 |
80 |
64.0 |
66.496 |
1.6 |
|
0.90 |
72 |
64.8 |
67.608 |
1.8 |
|
1.00 |
64 |
64.0 |
67.120 |
2.0 |
