1主题内容与适用范围
本标准规定了全封闭甘蔗机减速器的型式与基本尺寸，技术要求，试验方法，检验规则，标志、包装、运输、贮存。
本标准规定的减速器适用于糖厂甘蔗机主传动，也适用于其他符合本减速器工作规范的机组中：
2引用标准
GB1184 形状和位置公差 未注公差的规定
GB1356 渐开线圆柱齿轮 基本齿廓
GB1357 渐开线圆柱齿轮 模数
GB9439 灰铸铁件
GB10095 渐开线圆柱齿轮 精度
JB/ZQ4000.10 涂装通用技术条件
3型式尺寸
3.1装配型式及外形尺寸
全封闭甘蔗压榨机减速器分TB型减速器、TC型减速器、TD型减速器。

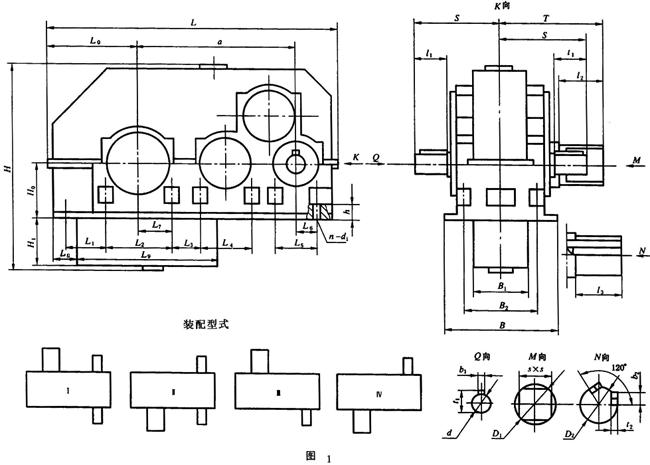

3.1.1 TB型减速器外形尺寸及装配型式见图1、表1。
3.1.2 TC型减速器外形尺寸及装配型式见图2、表2。

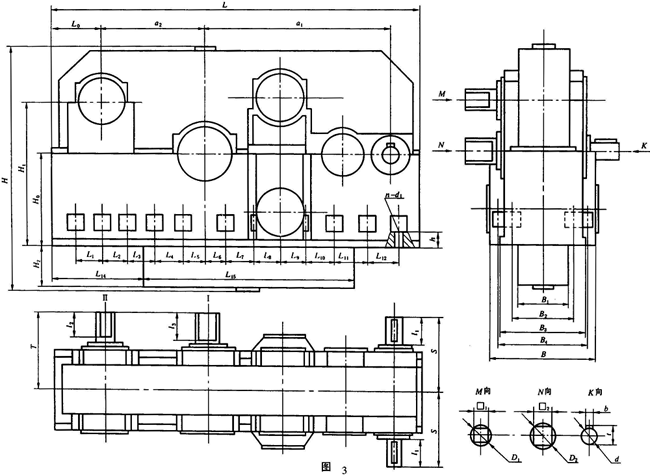

3.1.3 TD型减速器外形尺寸见图3、表3。
表1 mm
|
型号 |
外形尺寸及中心高 |
L0 |
L8 |
L9 |
B1 |
H1 |
S |
T |
入轴尺寸 |
出轴尺寸 |
|
L |
|
|
|
α |
d |
l1 |
t1 |
b1 |
D1 |
D2 |
|
TB1 |
2980 |
1540 |
2626.2 |
650 |
1718.51 |
920 |
180 |
1500 |
900 |
800 |
930 |
1055 |
100 |
160 |
106 |
28 |
340 |
340 |
|
TB2 |
3227 |
1630 |
2700 |
680 |
1867.13 |
1020 |
150 |
2000 |
900 |
800 |
1000 |
1080 |
110 |
160 |
116 |
28 |
340 |
350 |
|
TB3 |
3520 |
1610 |
2933 |
700 |
1930 |
1050 |
150 |
1800 |
1030 |
950 |
995 |
1345 |
110 |
160 |
119 |
32 |
340 |
360 |
|
TB4 |
3770 |
1900 |
2826.2 |
700 |
2161.3 |
1220 |
150 |
2840 |
1140 |
700 |
1110 |
1270 |
120 |
165 |
129 |
32 |
400 |
380 |
|
型号 |
出轴尺寸 |
地脚尺寸 |
质量
kg |
|
l2 |
l3 |
t2 |
b2 |
s |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
B2 |
n |
d1 |
h |
|
TB1 |
250 |
350 |
34 |
102 |
270 |
420 |
660 |
430 |
480 |
320 |
160 |
330 |
1300 |
15 |
55 |
120 |
20313 |
|
TB2 |
250 |
450 |
35 |
105 |
270 |
680 |
520 |
580 |
530 |
410 |
220 |
- |
1380 |
13 |
55 |
120 |
25000 |
|
TB3 |
250 |
450 |
36 |
108 |
270 |
570 |
660 |
- |
660 |
370 |
245 |
330 |
1370 |
15 |
65 |
120 |
27000 |
|
TB4 |
320 |
450 |
38 |
114 |
320 |
800 |
625 |
625 |
680 |
465 |
232.5 |
- |
1580 |
13 |
65 |
120 |
33266 |
表2 mm
|
型号 |
外形尺寸及中心高 |
L0 |
L10 |
L11 |
B1 |
H2 |
S |
T |
入轴尺寸 |
出轴尺寸 |
|
L |
B |
H |
Hα |
α |
d |
l1 |
t |
b |
D |
|
TC1 |
4110 |
1970 |
3239 |
800 |
2559.93 |
1250 |
300 |
2800 |
1280 |
700 |
1195 |
1365 |
150 |
180 |
161.2 |
40 |
400 |
|
TC2 |
5010 |
1970 |
3530 |
800 |
2959.93 |
1750 |
300 |
3750 |
1280 |
750 |
1195 |
1365 |
150 |
180 |
161.2 |
40 |
520 |
|
TC3、TC3A |
6160 |
1970 |
4600 |
800 |
3509.93 |
2350 |
300 |
4900 |
1280 |
1500 |
1195 |
1415 |
150 |
180 |
164.2 |
40 |
580 |
|
型号 |
出轴尺寸 |
地脚尺寸 |
质量kg |
|
l2 |
|
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
B2 |
n |
d1 |
h |
|
TC1 |
320 |
320 |
675 |
990 |
425 |
890 |
410 |
- |
495 |
- |
220 |
1650 |
15 |
68 |
230 |
44258 |
|
TC2 |
350 |
420 |
1175 |
990 |
825 |
890 |
410 |
- |
495 |
- |
220 |
1650 |
15 |
68 |
230 |
54163 |
|
TC3、TC3A |
400 |
490 |
1775 |
990 |
1375 |
890 |
410 |
700 |
495 |
690 |
220 |
1650 |
19 |
68 |
230 |
61670 |
表3 mm
|
型号 |
外形尺寸及中心高 |
L0 |
L14 |
L15 |
B1 |
B3 |
H2 |
S |
T |
入轴尺寸 |
|
L |
B |
H |
Hα |
H1 |
α1 |
α2 |
d |
l1 |
t |
b |
|
TD5 |
8300 |
2700 |
49635 |
1600 |
2204.55 |
3828.84 |
2631.45 |
1339.71 |
2335 |
4850 |
1550 |
2260 |
975 |
1360 |
1650 |
170 |
240 |
179 |
40 |
|
型号 |
出轴尺寸 |
地脚尺寸 |
质量
kg |
|
D1 |
D2 |
l2 |
l3 |
□1 |
□2 |
|
|
|
|
|
|
L7 |
L8 |
L9 |
L10 |
L11 |
L12 |
B2 |
B4 |
n |
d1 |
h |
|
TD5 |
480 |
550 |
300 |
370 |
380 |
490 |
840 |
840 |
780 |
900 |
450 |
450 |
815 |
550 |
550 |
225 |
750 |
750 |
1940 |
2340 |
22 |
70 |
300 |
123463 |
3.2型号和示例

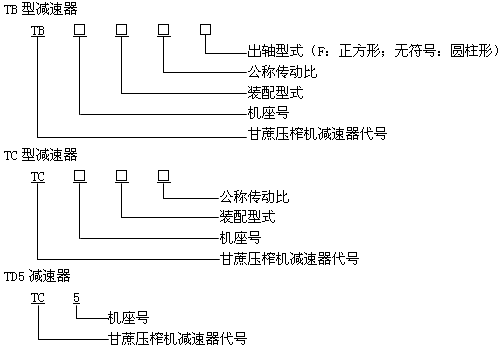

3.2.1型号表示方法
3.2.2示例
a. TB4减速器公称传动比i=71，第Ⅲ种装配型式，出轴型式为圆柱形，表示为：TB4-Ⅲ-71
b. TC3减速器公称传动比i=150，第Ⅱ种装配型式，表示为：TC3-Ⅱ-150
