1主题内容与适用范围
本标准规定了机械无级变速器（简称无级变速器）的分类和型号编制方法。
本标准适用于机械无级变速器。
2无级变速器的分类
2.1固定轴无级变速器
2.1.1滚轮平盘无级变速器
2.1.2滚轮长锥无级变速器
2.1.3球轮锥盘无级变速器
2.1.4锥盘环盘无级变速器
2.1.4.1相交轴锥盘环盘无级变速器（干式、湿式）
2.1.4.2平行轴锥盘环盘无级变速器（干式、湿式）
2.1.4.3两级锥盘环盘无级变速器
2.1.5光杆转环直线无级变速器
2.1.6滚锥平盘无级变速器
2.1.6.1单滚锥平盘无级变速器
2.1.6.2双滚锥平盘无级变速器
2.1.6.3四滚锥平盘无级变速器
2.1.7偏置球锥无级变速器
2.1.8钢环锥轮无级变速器
2.1.8.1 内钢环长锥无级变速器
2.1.8.2 外钢环长锥无级变速器
2.1.8.3 刚环分离锥轮无级变速器
2.1.9多盘无级变速器；
2.1.9.1单锥多盘无级变速器
2.1.9.2单级多盘无级变速器
2.1.9.3两级多盘无级变速器
2.1.10钢球无级变速器
2.1.10.1钢球平盘无级变速器
2.1.10.2钢球杯轮无级变速器
2.1.10.3钢球锥轮无级变速器
2.1.10.4无轴钢球锥轮无级变速器
2.1.10.5无轴钢球内锥轮无级变速器
2.1.11弧锥轮无级速器
2.1.11.2弦置弧锥轮无级变速器
2.1.11.3络筒式弧锥轮无级变速器
2.1.12菱锥锥轮无级变速器
2.2行星无级变速器
2.2.1行星锥盘无级变速器
2.2.2行星菱锥无级变速器
2.2.3行星长锥无级变速器
2.2.4行星锥鼓无级变速器
2.2.5无轴行星菱锥无级变速器
2.2.6行星弧锥无级变速器
2.2.7章动行星锥轮无级变速器
2.2.8行星钢球无级变速器
2.2.9无轴行星钢球无级变速器
2.2.10封闭行星长锥无级变速器
2.2.11封闭行星菱锥无级变速器
2.2.12倒置行星长锥无级变速器
2.2.13谐波行星无级变速器
2.2.14封闭钢球锥轮无级变速器
2.2.15封闭钢球内锥轮无级变速器
2.2.16弧锥轮封闭行星无级变速器
2.3带式无级变速器
2.3.1单调速轮V带无级变速器
2.3.2块带无级变速器
2.3.3钢带无级变速器
2.3.4普通V带无级变速器
2.3.5宽V带无级变速器
2.3.6单楔带无级变速器
2.3.7长锥平带无级变速器
2.4链式无级变速器
2.4.1滑片链无级变速器
2.4.2自动加压滑片链无级变速器
2.4.3滚柱链无级变速器
2.4.4套环链无级变速器
2.4.5摆销链无级变速器
2.4.6导带活节链无级变速器
2.4.7卷绕无级变速器
2.5脉动无级变速器
2.5.1三相摇块脉动无级变速器
2.5.2四相摇杆脉动无级变速器
2.5.3偏心环连杆脉动无级变速器
2.5.4平面凸轮脉动无级变速器
2.5.5空间凸轮脉动无级变速器
3无级变速器的型号编制方法
3.1无级变速器的主参数为：公称输入功率P（W）（恒转矩型为最高输出转速时的功率）或输出转矩T（N·m）；最小传动比值imin和变速比值R。
3.2无级变速器的型号由产品代号（由类型代号、结构或运动特征代号的3～4个汉语拼音字头组成，见表1）、机型号、安装形式、公式输入功率（或公称输出转矩T）、最小传动比值imin及变速比值R组成。
3.2.1无级变速器的产品代号
无级变速器的产品代号用表1规定的代号表示
表1 无级变速器名称、型号编制
|
类别 |
结构、运动特征 |
变速器名称 |
变速器代号 |
附录简图号 |
|
固定轴无级变速器 |
滚轮、平盘 |
滚轮平盘无级变速器 |
GLP |
1 |
|
滚轮、长锥 |
球轮锥盘无级变速器 |
GLZ |
2 |
|
球轮、锥盘 |
锥盘环盘无级变速器 |
GQL |
3 |
|
键盘、环盘 |
相交轴锥盘环盘无级变速器 |
GXZH |
4 |
|
平行轴锥盘环盘无级变速器 |
GPZH |
5 |
|
两级锥盘环盘无级变速器 |
GLZH |
10 |
|
光杆、转环 |
光杆转环直线无级变速器 |
GGH |
6 |
|
固定轴无级变速器 |
锥盘、平盘 |
单滚锥平盘无级变速器 |
GDZP |
7 |
|
双滚锥平盘无级变速器 |
GHZP |
8 |
|
四滚锥平盘无级变速器 |
GSZP |
9 |
|
偏置球、锥盘 |
偏置球锥盘无级变速器 |
GPQZ |
10 |
|
钢环、锥轮 |
内钢环长锥无级变速器 |
GNHZ |
11 |
|
外钢环长锥无级变速器 |
GWHZ |
12 |
|
刚环分离锥轮无级变速器 |
GHZ |
13 |
|
多盘 |
单锥多盘无级变速器 |
GZDP |
14 |
|
单级多盘无级变速器 |
GDDP |
15，16 |
|
两级多盘无级变速器 |
GLDP |
17 |
|
钢球 |
钢球平盘无级变速器 |
GQP |
18 |
|
钢球杯轮无级变速器 |
GQB |
19 |
|
钢球锥轮无级变速器 |
GQZ |
20 |
|
无轴钢球锥轮无级变速器 |
GWQZ |
21 |
|
无轴钢球内锥轮无级变速器 |
GQN |
22 |
|
弧锥轮 |
径直弧锥轮无级速器 |
GJH |
23 |
|
弦置弧锥轮无级变速器 |
GXH |
24 |
|
络筒式弧锥轮无级变速器 |
GLH |
25 |
|
菱锥、锥轮 |
菱锥锥轮无级变速器 |
GLZ |
26 |
|
行星无级变速器 |
行星锥盘 |
行星锥盘无级变速器 |
XZP |
27 |
|
行星菱锥 |
行星菱锥无级变速器 |
XLZ |
28 |
|
行星长锥 |
行星长锥无级变速器 |
XZZ |
29 |
|
行星锥鼓 |
行星锥鼓无级变速器 |
XZG |
30 |
|
行星菱锥 |
无轴行星菱锥无级变速器 |
XWLZ |
31 |
|
行星弧锥 |
行星弧锥无级变速器 |
XHZ |
32 |
|
章动行星锥轮 |
章动行星锥轮无级变速器 |
XZD |
33 |
|
行星钢球 |
行星钢球无级变速器 |
XGQ |
34 |
|
无轴行星钢球无级变速器 |
XWQ |
35 |
|
行星长锥 |
封闭行星长锥无级变速器 |
XFLZ |
36 |
|
行星长锥 |
封闭行星菱锥无级变速器 |
XFZZ |
37 |
|
倒置行星长锥无级变速器 |
XDZ |
38 |
|
谐波 |
谐波行星无级变速器 |
XXB |
39 |
|
带式无级变速器 |
钢球 |
封闭钢球锥轮无级变速器 |
XFQZ |
40 |
|
封闭钢球内锥轮无级变速器 |
XFQN |
41 |
|
弧锥轮 |
弧锥轮封闭行星无级变速器 |
XFHZ |
42 |
|
V带分离锥轮 |
单调速轮V带无级变速器 |
DDV |
43 |
|
块带无级变速器 |
DKD |
44 |
|
钢带无级变速器 |
DGD |
44 |
|
普通V带无级变速器 |
DPV |
44 |
|
宽V带无级变速器 |
DKV |
44 |
|
单楔带无级变速器 |
DDK |
45 |
|
平带、长锥轮 |
长锥平带无级变速器 |
DZP |
46 |
|
链式无级变速器 |
滑片链、有齿锥轮 |
滑片链无级变速器 |
LHP |
47 |
|
自动加压滑片链无级变速器 |
LZHP |
52 |
|
滚柱链、光滑锥轮 |
滚柱链无级变速器 |
LGZ |
48 |
|
套环链、光滑锥轮 |
套环链无级变速器 |
LTH |
49 |
|
摆销链、光滑锥轮 |
摆销链无级变速器 |
LBS |
50 |
|
导带活节链、光滑锥轮 |
导带活节链无级变速器 |
LDJ |
51 |
|
滚性链、光滑锥轮 |
卷绕无级变速器 |
LJR |
48 |
|
脉动无级变速器 |
连杆式 |
三相摇块脉动无级变速器 |
MYK |
53 |
|
四相摇杆脉动无级变速器 |
MYG |
54 |
|
偏心环连杆脉动无级变速器 |
MPL |
|
|
凸轮式 |
平面凸轮脉动无级变速器 |
MPT |
55 |
|
空间凸轮脉动无级变速器 |
MKT |
56 |
3.2.2机型号
无级变速器的机型号用其机座号以阿拉伯数字1，2，3，…，10表示。
3.2.3安装型式
卧式机座安装不标 卧式法兰安装——F
立式机座安装——L 立式法兰安装——LF
带电机的加后缀“D”
3.2.4变速器容量
恒功率型用公称输入功率值P（W），恒转矩型用公称输出转矩值丁（N·n），变动率变转矩型用配用电动机功率值表示，并配以最小传动比值imin和变速值R。

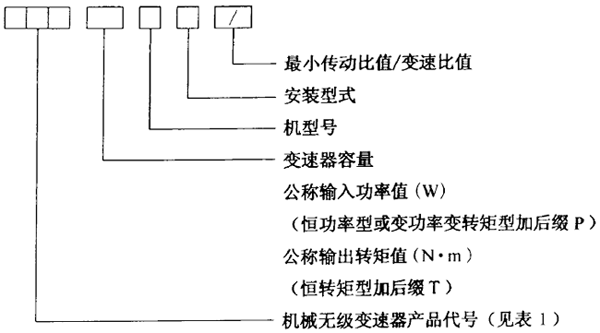

3.3无级变速器型号的表示方法
4标记示例
a.输入功率为3kw，1号机座、卧式机座安装方式，最小传动比为0.92，变速比为4的相交轴锥盘环盘无级变速器标记为：
GXZH3000P—1—0.92/4 JB/T7683
b.电动机功率为7.5kw，立式法兰安装方式，最小传动比为1.8，变速比为无穷大的行星弧锥无级变速器标记为：
XHZ7500P—LFD—1.8 JB/T7683
c.输入功率3kw，法兰安装方式，最小传动比为2.45，变速比为6的单楔带无级变速器标记为：
DDX3000P—F—2.45/6 JB/T7683
d.电动机功率为3kw，立式机座安装方式，最小传动比为0.406，变速比为6的滑片链无级变速器标记为：
LHP3000P—LD—0.406/6 JB/T7683
e.额定输出转矩为4.9N·m，卧式机座安装方式，最小传动比为4.5，变速比为无穷大的四相摇杆无级变速器标记为：
MYG4.9T—4.5 JB/T7683
附录A

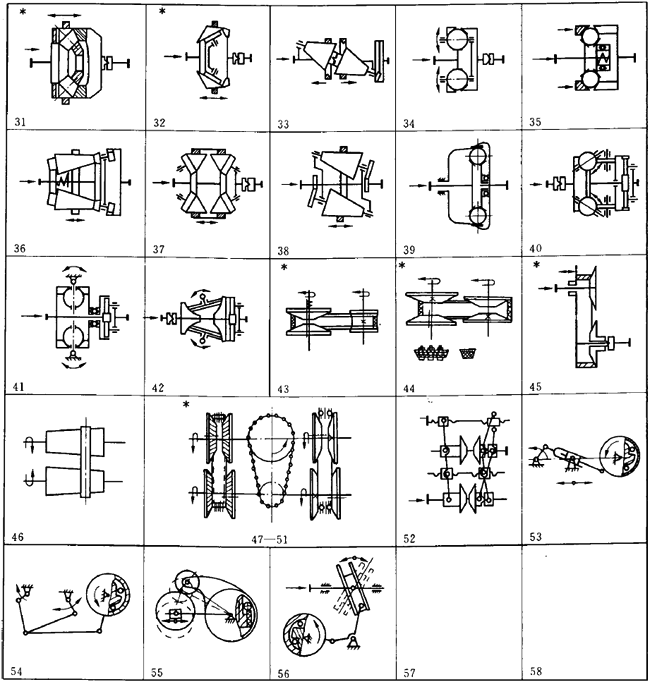

机械无级变速器分类简图
（补充件）
A1 机械无级变速器分类简图（见表A1）
注：有*号者国内已生产。
附加说明：
本标准由机械工业部西安重型机械研究所提出并归口。
本标准由机械工业部西安重型机械研究所、标准化研究所、郑州机械研究所负责起草。西安理工大学、浙东变速器厂、西安市工程机械厂参加起草。
本标准主要起草人阮盅唐、张凯、赵玉良、周呜杰、阮劲松。
