4锥齿轮、准双曲面齿轮及其齿轮副
4.1锥齿轮和准双曲面齿轮的分类 types of bevel and hypoid gears
4.1.1按齿轮的外形和轴线的相互关系 relations between axes definitions by gear outlings
4.1.1.1锥齿轮 bevel gear
分度曲面为圆锥面的齿轮。
4.1.1.2锥齿轮副 bevel gear pair
一对轴线相交的锥齿轮。
4.1.1.3准双曲面齿轮副 hypoid gear pair
一对轴线交错、圆锥形成或近似于圆锥形的齿轮。
4.1.1.4准双曲面齿轮 hypoid gear
准双曲面齿轮副中的任何一个齿轮。
4.1.1.5冠轮 crown gear
分锥角为90°的锥齿轮。
同义词：平面齿轮
4.1.1.6端面齿轮 contrite gear
用于与圆柱齿轮啮合的顶锥角及根锥角均为90°的锥齿轮或准双曲面齿轮。
4.1.2按齿线的形状 definitions by tooth traces
4.1.2.1直齿锥齿轮 straight bevel gear
齿线为分度圆锥面的直母线的锥齿轮。
4.1.2.2斜齿锥齿轮 shew bevel gear , helical bevel gear
产形冠轮上的齿线是不通过锥顶的直线的锥齿轮。
4.1.2.3曲线齿锥齿轮 curved tooth bevel gear
产形冠轮上的齿线是某种平面曲线的锥齿轮。
4.1.2.4弧齿锥齿轮 spiral bevel gear
产形冠轮上的齿线是圆弧的锥齿轮。
4.1.2.5摆线齿锥齿轮 epicycloids bevel gear
产形冠轮上的齿线是长幅外摆线的锥齿轮。
4.1.2.6零度齿锥齿轮 zerol bevel gear
中点螺旋角为零度的曲线齿锥齿轮。
4.1.2.7圆柱齿轮端面齿轮副 contrite gear pair
由端面齿轮及其配对的圆柱齿轮组成的、轴交角呈90°相交或交错的齿轮副。
4.1.2.8锥齿轮的当量圆柱齿轮 virtral cylindrical gear of bevel gear
一个假想的圆柱齿轮，其节圆半径等于所研究的锥齿轮的背锥距，并且其端面模数齿高系数、变位系数等于此锥齿轮的背锥面上的这些参数。
4.1.2.9当量圆柱齿轮副 virtual cylindrical gear pair
在锥齿轮副中，它的两个锥齿轮的相啮合的当量圆柱齿轮，称为当量圆柱齿轮副。
4.1.3按齿廓的形状 definitions by profile forms
4.1.3.1 8字啮合锥齿轮 octoid gear
一个锥齿轮，其产形冠轮的齿面形状为平面时，称为 8字啮合锥齿轮。
4.1.3.2圆弧齿弧齿锥齿轮 spiral bevel gear with circle arc tooth profile
一个弧齿锥齿轮，其产形冠轮的轮齿的法向具廓是圆心位于分度平面附近的圆弧。
4.2曲线和曲面 curves and surfaces
4.2.1假想曲面 imaginary surfaces
4.2.1.1分锥（分度圆锥面） reference cone
锥齿轮的分度曲面。
4.2.1.2节锥（节圆锥面） pitch cone
相交轴齿轮副中的两个锥齿轮的节曲面。
4.2.1.3顶锥（齿顶圆锥面） face cone ,tip cone
锥齿轮的齿顶曲面。
4.2.1.4根锥（齿根圆锥面） root cone
锥齿轮的齿根曲面。
4.2.1.5背锥（背锥面） back cone
锥齿轮上的一个圆锥面，它与节锥同一轴线，其母线与节锥垂直相交，并且交点位于节圆上，也就是说，背锥面是一个包含节圆的圆锥面。
通常，背锥面被定为锥齿轮轮齿的大端端面。
4.2.1.6前锥（前锥面） front cone , inner cone
在锥齿轮上，通常作为轮齿小端端面的一个圆锥面，其母线与节锥垂直相交。
4.2.1.7中锥（中间锥面） middle cone
锥齿轮上的一个假想圆锥面，其母线通过齿宽中点，并与节锥垂直相交。
4.2.2圆 circles
4.2.2.1分度圆 reference circle
分度圆锥面被一个垂直于轴线的平面所截，其截线为一个圆，锥齿轮在此圆上的齿距为给定值时，此圆就称为分度圆。
通常，分度圆被指定为分锥与背锥的交流。
4.2.2.2节圆 pitch circle
节锥与垂直于轴线的平面的交线。
4.2.2.3齿根圆 root circle
根锥与背锥的交线。
4.2.2.4齿顶圆 tip circle
顶锥与背锥的交线。
4.2.3顶点，交点和定位面 apex, crossing point and locating face
4.2.3.1分锥顶点 reference cone apex
分度圆锥面的顶点。

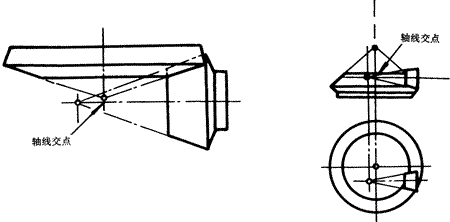

4.2.3.2轴线交点 crossing point of axes
锥齿轮副的两轴线的交点。
对于交错轴齿轮副，指的是两轴线在垂直于连心线的平面上的投影的交点。
4.2.3.3公共锥顶 common apex
锥齿轮副两节锥的公共顶点，即线交点。
4.2.3.4定位面 locating face
作为安装基准面用于确定锥齿轮轴向位置的平面。
4.3尺寸参数 dimensions
4.3.1锥距 cone distance
4.3.1.1锥距（外锥距） outer cone distance
分锥顶点沿分锥母线至背锥的距离。
4.3.1.2内锥距 inner coner distance
分锥顶点沿分锥母线至前锥的距离。
4.3.1.3中点锥距 mean cone distance
分锥顶点沿分锥母线至轮齿齿宽中点的距离。
4.3.1.4背锥距 back cone distance
背锥顶点沿背锥母线至分锥的距离。
4.3.2直径 diameter
4.3.2.1分度圆直径 reference diameter
背锥面上分度圆的直径。
4.3.2.2齿顶圆直径 tip diameter
背锥面上齿顶圆的直径。
4.3.2.3齿根圆直径 root diameter
背锥布齿根圆的直径。
4.3.2.4节圆直径 pitch diameter
背锥面上的节圆的直径。
4.3.3齿高 tooth depth
4.3.3.1齿高 tooth depth
齿顶圆至齿根圆之间沿背锥母线量度的距离。
4.3.3.2齿顶高 addendum
齿顶圆至分度圆之间沿背锥母线量度的距离。
4.3.3.3齿根高 dedendum
分度圆至齿根圆之间沿背锥母线量度的距离。
4.3.3.4工作高度 working depth
一对锥齿轮互相啮合时，两者的齿顶圆与两背锥的公共母线各有一个交点，这两个交点之间沿上述公共母线度量的最短距离。
4.3.3.5弦齿高 chordal height
弦齿厚的中点到齿顶面的最短距离。
对于直齿锥齿轮，指的是当量圆柱齿轮上的弦齿高。
4.3.4齿距，齿厚和槽宽 pitch, tooth thickness and spacewidth
4.3.4.1齿距 pitch
背锥面上两个相邻的同侧齿面之间的分度圆弧长。
4.3.4.2齿厚 tooth thickness
背锥面上一个轮齿的两侧齿面之间的分度圆弧长。
4.3.4.3弦齿厚 chordal tooth thickness
齿厚所对弦长。
对于直齿锥齿轮，指的是当量圆柱齿轮上的弦齿厚。
4.3.4.4槽宽（齿槽宽） spacewidth
在锥齿轮上，一个齿槽的两侧齿面之间的分度圆弧长。
4.3.4.5齿宽 facewidth
锥齿轮的轮沿分锥母线量度的宽度。
4.3.5其他线性参数 other linear dimensions
4.3.5.1安装距 locating distance, apex to back
分锥顶点至定位面的轴向距离。
4.3.5.2轮冠距 tip distance, crown to back
齿顶圆所在平面至定位面的距离。
4.3.5.3冠顶距 apex to crown
分锥顶点至齿顶圆所在平面的距离。

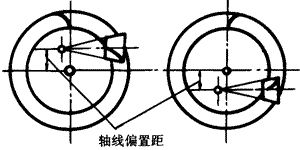

4.3.5.4偏置距（轴线偏置距） offset
准双曲面齿轮副的中心距。
4.3.5.5齿线偏移量 offset of tooth trace
斜齿锥齿轮的产形冠轮的齿线与冠轮轴线之间的最短距离。
4.3.5.6顶隙 bottom clearance
锥齿轮的齿顶圆锥面与它的配对齿轮的齿根圆锥面之间，沿两背锥的公共母线度量的距离。
4.3.5.7圆周侧隙 circumferential backlash
在一对相啮合的锥齿轮中，固定其中一个齿轮，另一个齿轮所能转过的节圆弧长，称为圆周侧隙。
4.3.5.8法向侧隙 normal backlash
两个锥齿轮，当其一侧齿面处于接触状态时，另一侧齿面之间的最短距离。
4.3.6圆锥角 cone angle
4.3.6.1分锥角（分度圆锥角） reference cone angle
锥齿轮轴线与分锥母线之间的夹角
对外锥齿轮，此角为锐角，对内锥齿轮，此角为钝角。

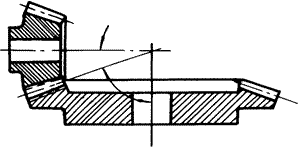

4.3.6.2节锥角（节圆锥角） pitch angle
锥齿轮轴线与节锥母线之间的夹角。
4.3.6.3顶锥角（顶圆锥角） tip angle
锥齿轮轴线与顶锥母线之间的夹角，称为顶圆锥角。
4.3.6.4根锥角（根圆锥角） root angle
锥齿轮轴线与根锥母线之间的夹角。
4.3.6.5背锥角 back cone angle
锥齿轮轴线与背锥母线之间的夹角，即节锥角的余角。
4.3.6.6齿顶角 addendum angle
顶锥角与分锥角之差。
4.3.6.7齿根角 dedendum angle
分锥角与根锥角之差。
4.3.7其他角参数 other angular dimensions
4.3.7.1任意点压力角 pressure angle at a point
在直齿锥齿轮上，其齿廓在任意点处的切线与通过该切点并且垂直于分度圆锥面的直线之间所夹的锐角。
4.3.7.2压力角 pressure angle
直齿锥齿轮背锥齿廓与分度圆交点处的压力角。
4.3.7.3任意点螺旋角 spiral angle at a point
在曲线齿轮上，其齿线任意点处的切线与通过该点的分锥母线之间所夹的锐角。
4.3.7.4中点螺旋角 mean spiral angle
锥齿轮的齿线在齿宽中点处的螺旋角。
4.3.7.5大端螺旋角 outer spiral angle
锥齿轮的齿线在轮齿大端端点的螺旋角。
4.3.7.6小端螺旋角 inner spiral angle
锥齿轮的齿线在轮齿小端端点的螺旋角。
4.3.7.7齿厚半角 tooth thickness half angle
在直齿锥齿轮的分度圆所在平面上，齿厚所对圆心角之半。
4.3.7.8槽宽半角 spacewidth half angle
在直齿锥齿轮的分度圆所在平面上，齿槽宽所对圆心角之半。
