11相对齿根表面状况系数YδrelT
11.1概述
相对表面状况系数YδrelT是考虑齿根表面状况（主要取决于齿根圆角处的表面粗糙度）相对于Rz=10μm的标准齿轮（见GB/T3480）齿根表面状况，对齿根强度的影响。
如果通过对所有因素进行更精确的分析来确定齿根表面状况系数无法实现时（A时），可用本条所叙述的方法确定。
注意：在齿根表面没有深度大于2 Rz的擦伤或类似的缺陷时，这些方法才有效。
11.2B1法
相对齿根表面状况系数YδrelT可按粗糙度和材料从图9查得，图中曲线是用试件做试验得到的；也可用式（76）～式（81）计算。

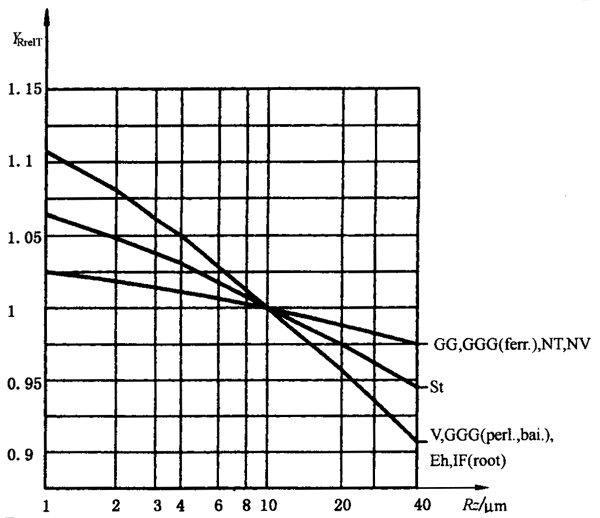

图9相对齿根表面状况系数YδrelT，用于确定与试验齿轮尺寸相关的许用齿根应力
当Rz＜1μm时：
对于调质钢和渗碳钢
YδrelT=1.12…………………………（76）
对于结构钢
YδrelT=1.07…………………………（77）
对于灰铸铁，渗氮钢、氮碳共渗钢
YδrelT=1.025…………………………（78）
当1μm≤Rz≤40μm时：
11.3B2法
齿轮的齿根表面粗糙度Rz≤16μm时，一般可取
YδrelT=1.0…………………………（82）
由图9可知，当10μm＜Rz≤16μm时，材料弯曲疲劳极限稍偏小；当Rz＜10μm时，按式（82）的计算偏于安全。
