13寿命系数YNT
13.1概述
寿命系数YNT是有限寿命（应力循环次数有限）时所允许比较高的弯曲应力与在3×106循次数的弯曲疲劳极限应力的比值。
对YNT的主要影响因素有；
——材料和热处理（见GB/T8539）；
——载荷的循环次数（使用寿命）NL；
——失效判据；
——要求的运转平稳性；
——齿轮材料的纯度；
——材料的塑性的断裂韧性；
——残余应力。
GB/T10062规定，应力循环次数NL的定义为在载荷作用下轮齿啮合的次数。材料的弯曲疲劳极限是按轮齿加载循环次3×106建立的，可靠度99%。
超过3×106循环次数，经验证明可取YNT=1。
当YNT=1时，应考虑采用最佳的材质和制造工艺。
13.2A法（YNT-A）
S-N或损伤曲线是从实际齿轮在有限寿命下得到的曲线。在这种情况下，YδrelT、YRrelT和YX系数实际上已包括在S-N/损伤曲线中，所以在计算用齿根应力时，可取YNT-A=1。
13.3B法（YNT-B）
13.3.1概述
这个方法是用标准试验齿轮的寿命系数YNT评估齿轮在有限寿命时的许用齿根应力和可靠性。YNT中没有包含YδrelT、YRrelT和YX的影响,因此在有限寿命时要考虑这些系数修正的影响(见GB/T3480)。
13.3.2曲线图
对于表强度和疲劳强度，YNT值是材料和热处理的函数，YNT可从图11查得；其值是根据大量试验得到的，其判据是：对于表面硬化钢和渗氮硬化钢是产生损伤或初始裂纹；对于结构钢和调质钢是达到屈服极限。

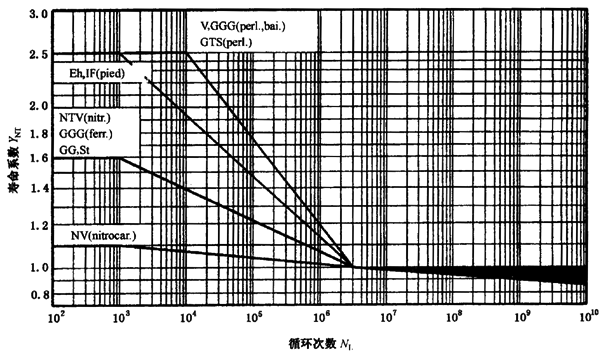

图11寿命系数YNT（标准试验齿轮）
13.3.3计算法
对于静强度和疲劳强度的寿命系数可从表3查得，对于有限寿命的YNT在疲劳强度极限和静强度极限之间插值确定（YNT的插值计算见GB/T3480）。
注：对于循环次数≤103,应避免应力水平高于允许值，否则轮齿材料会超过弹性极限。
表3静强度和疲劳强度的寿命系数YNT
|
材料 |
应力循环次数NL |
寿命系数YNT |
|
V |
NL≤104，静强度 |
2.5 |
|
GGG（perl.,bai.） |
NL=3×106，疲劳强度 |
1.0 |
|
GTS(perl.) |
NL=1010疲劳强度
优选材料、制造工艺，并经生产实践验证 |
0.85
1.0 |
|
Eh,IF(齿根) |
NL≤103，静强度 |
2.5 |
|
NL=3×106，疲劳强度 |
1.0 |
|
NL=1010疲劳强度
优选材料、制造工艺，并经生产实践验证 |
0.85
1.0 |
|
St |
NL≤103，静强度 |
1.6 |
|
NTV(nitr.) |
NL=3×106，疲劳强度 |
1.0 |
|
GG,GGG(ferr.) |
NL=1010疲劳强度
优选材料、制造工艺，并经生产实践验证 |
0.85
1.0 |
|
NV(nitrocar.) |
NL≤103，静强度 |
1.1 |
|
NL=3×106，疲劳强度 |
1.0 |
|
NL=1010疲劳强度
优选材料、制造工艺，并经生产实践验证 |
0.85
1.0 |
