小模数锥齿轮基本齿廓（GB10224-88）
  详细介绍：
发布时间：2007-6-12 16:35:39
 分享到：

1主题内容与适用范围
本标准规定了小模数锥齿轮基本齿廓的定义及基本参数。
本标准适用于中点模数mm＜1mm的直齿锥齿轮。
2定义
小横数直齿锥齿轮的基本齿廓是指在锥齿轮的中点的当量圆柱齿轮的基本齿廓。
3参数
3.1本标准以基基准线来规定基本齿廓各参数。

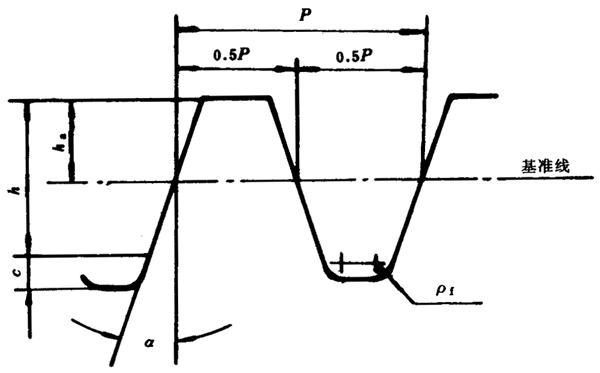

3.2基本齿廓的基本参数如图所示。
小模数锥齿轮基本齿廓
a.齿形角α=20°
b.齿顶高ha=mm；
c.工作齿高h′=2mm；
d.齿距P=πmm；
e.顶隙c≥0.25mm
f．齿根圆角半径ρf≤0.2mm。
附加说明：
本标准由机械电子工业部提出。
本标准由机械电子工业部电子标准化研究所归口。
本标准由七入六厂、哈尔滨工业大学、机械电子工业部电子标准化研究所等单位负责起草。
本标准主要起草人张之鸣、曹彬、成熙治、刘法权、秦菊梅、五乐忠、李化民、强山安、詹爱嫦、赵雨生。
