小模数锥齿轮精度侧隙、图样标注（GB10225-88）
  详细介绍：
发布时间：2007-6-12 16:51:55
 分享到：

7侧隙
7.1本标准对齿轮传动侧隙只规定其最小法向侧隙jnmin.

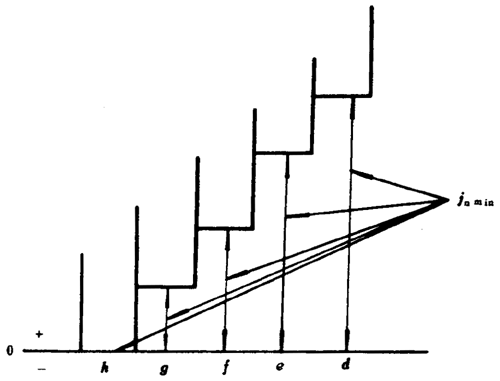

7.2侧隙种类分为5种，按jnmin值从小到大的顺序，用字母h、g、f、e、d表示，h为零，如图1所示。具体数值见表4。
小模数锥齿轮精度侧隙、图样标注
图1
7.3评定齿轮传动侧隙的指标是 和TS。具体数值分别见表5、表6。
8图样标注
8.1在齿轮工作图上，应标注齿轮的精度等级和侧隙种类。
8.2标注示例

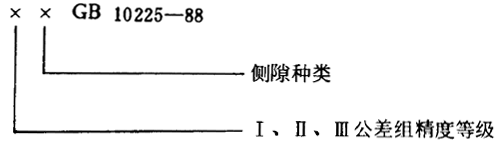

8.2.1齿轮的三个公差组精度指标，采用相同的精度等级时，标注为：
小模数锥齿轮精度侧隙、图样标注
例：齿轮的Ⅰ、Ⅱ、Ⅲ公差组精度等级同为7级，侧隙种类为g，标注为：
     7g  GB 10225-88

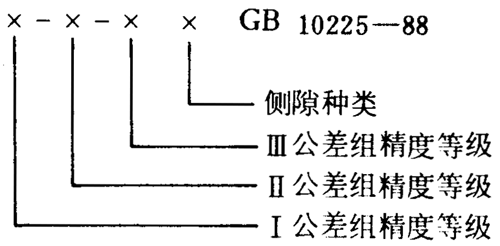

8.2.2齿轮的三个公差组精度指标，采用不同的精度等级时，标注为：
小模数锥齿轮精度侧隙、图样标注
例：齿轮的Ⅰ公差组精度等级为7级，Ⅱ公差组精度等级为7级，Ⅲ公差组精度等级为6级，侧隙种类为f，标注为：
        7-7-6f GB 10225-88
表2公差或极限偏差Fi′，FP，FPK，Fr，FiΣc″，Fvj，fi′，fPt，ff，fiΣc″
精度
等级
代号
中点模数
（mm）mm
中点分度圆直径（dm）mm
≤12
＞12～20
＞20～32
＞32～50
＞50～80
＞80～125
＞125～200
4
Fi′
0.1～0.5
11
12
13
14
15
17
19
＞0.5～＜1
12
13
14
15
16
18
20
FP
0.1～＜1
6
7
8
9
10
12
14
FPK
0.1～＜1
4
4
5
5
6
7
8
fi′
0.1～0.5
8
＞0.5～＜1
10
fPt
0.1～0.5
3
＞0.5～＜1
4
ff
0.1～0.5
5
＞0.5～＜1
6
5
Fi′
0.1～0.5
17
18
19
20
22
26
29
＞0.5～＜1
18
19
20
21
23
27
30
FP
0.1～＜1
10
11
12
14
16
19
22
FPK
0.1～＜1
6
6
7
8
9
11
13
Fr
0.1～＜1
8
9
10
11
13
15
18
FiΣc″
0.1～＜1
16
18
20
22
25
29
35
fi′
0.1～0.5
12
＞0.5～＜1
14
fPt
0.1～0.5
5
＞0.5～＜1
6
ff
0.1～0.5
7
＞0.5～＜1
8
fiΣc″
0.1～0.5
9
＞0.5～＜1
11
6
Fi′
0.1～0.5
26
28
30
33
36
40
45
＞0.5～＜1
27
29
31
34
37
41
46
FP
0.1～＜1
16
18
20
23
26
30
36
FPK
0.1～＜1
9
10
11
13
15
17
20
Fr
0.1～＜1
13
14
16
18
21
24
28
FiΣc″
0.1～＜1
25
27
31
35
41
47
55
fi′
0.1～0.5
18
＞0.5～＜1
20
fPt
0.1～0.5
8
＞0.5～＜1
9
ff
0.1～0.5
10
＞0.5～＜1
11
fiΣc″
0.1～0.5
14
＞0.5～＜1
18
7
Fi′
0.1～0.5
36
38
41
45
49
55
62
＞0.5～＜1
38
40
43
47
51
57
64
FP
0.1～＜1
23
25
28
32
36
42
50
Fr
0.1～＜1
18
21
23
26
30
34
40
FiΣc″
0.1～＜1
35
40
45
51
59
67
78
Fvj
0.1～＜1
25
29
31
35
40
46
54
fi′
0.1～0.5
24
＞0.5～＜1
28
fPt
0.1～0.5
11
＞0.5～＜1
13
ff
0.1～0.5
13
＞0.5～＜1
15
fiΣc″
0.1～0.5
19
＞0.5～＜1
25
8
Fi′
0.1～0.5
49
52
56
61
67
75
85
＞0.5～＜1
52
55
59
64
70
78
88
FP
0.1～＜1
32
35
39
44
50
58
68
Fr
0.1～＜1
24
26
29
33
38
43
50
FiΣc″
0.1～＜1
47
51
57
65
75
85
100
Fvj
0.1～＜1
33
36
39
44
50
58
68
fi′
0.1～0.5
34
＞0.5～＜1
39
fPt
0.1～0.5
16
＞0.5～＜1
18
fiΣc″
0.1～0.5
27
＞0.5～＜1
35
9
Fr
0.1～＜1
30
33
37
42
48
55
63
FiΣc″
0.1～＜1
59
65
73
82
95
110
125
Fvj
0.1～＜1
41
45
50
57
65
75
85
fPt
0.1～0.5
20
＞0.5～＜1
23
fiΣc″
0.1～0.5
34
＞0.5～＜1
44
10
FiΣc″
0.1～＜1
74
82
92
105
120
135
155
Fvj
0.1～＜1
52
57
64
72
82
92
105
fPt
0.1～0.5
25
＞0.5～＜1
29
fiΣc″
0.1～0.5
43
＞0.5～＜1
55
11
Fr
0.1～＜1
48
53
59
66
75
85
100
FiΣc″
0.1～＜1
95
105
115
130
145
165
190
Fvj
0.1～＜1
65
72
80
90
100
115
135
fPt
0.1～0.5
31
＞0.5～＜1
36
fiΣc″
0.1～0.5
54
＞0.5～＜1
69
12
Fr
0.1～＜1
60
66
74
83
92
105
125
FiΣc″
0.1～＜1
120
130
145
165
185
210
240
Fvj
0.1～＜1
82
90
100
115
130
145
165
fPt
0.1～0.5
39
＞0.5～＜1
45
fiΣc″
0.1～0.5
68
＞0.5～＜1
86
注：①表中FPK数值系数按k=Z/8给出。如k≠Z/8时，应按附录B中的FPK关系式进行计算。
    ②表中fiΣc″与Fvj应按大、小齿轮中点分度圆直径之各的一半选取。
表3齿向公差Fβ                                  μm
表4最小法向侧隙jnmin                        μm
中点锥距（Rm）
mm
小轮分锥角
（δ1）(°)
侧隙种类
h
g
f
e
d
≤12
≤15
0
4
6
10
14
＞15～25
0
5
8
12
18
＞25
0
6
9
15
22
＞12～20
≤15
0
5
8
12
18
＞15～25
0
6
9
15
22
＞25
0
8
11
18
27
＞20～32
≤15
0
6
9
15
22
＞15～25
0
8
11
18
27
＞25
0
9
13
21
33
＞32～50
≤15
0
8
11
18
27
＞15～25
0
9
13
21
33
＞25
0
11
16
25
39
＞50～80
≤15
0
9
13
21
33
＞15～25
0
11
16
25
39
＞25
0
13
19
30
46
＞80～125
≤15
0
11
16
25
39
＞15～25
0
13
19
30
46
＞25
0
15
22
35
54
注：正交齿轮副按中点锥距Rm查表。非正交齿轮副按下式算出的Rm′查表：
式中：δ2、δ1——大、小轮分锥角。
表5中点分度圆齿厚上偏差                         μm
侧隙
种类
Ⅱ公差组
精度等级
中点分度圆直径（dm）mm
≤12
＞12～20
＞20～32
＞32～50
＞50～80
＞80～125
＞125～200
h
4～6
8
8
9
9
10
11
14
7
12
12
13
14
15
16
20
g
4～6
12
13
14
15
17
20
26
7
16
17
18
20
22
25
30
8
20
22
24
26
28
30
38
f
4～6
17
18
21
24
28
32
42
7
20
22
25
28
32
36
44
8
26
28
30
34
38
42
52
9
36
38
42
45
48
52
62
10
52
54
56
58
60
65
80
e
4～6
28
30
34
40
46
54
65
7
32
34
38
44
50
60
70
8
34
38
42
46
52
62
75
9
45
48
52
56
62
70
80
10
60
62
65
68
75
80
95
11
65
68
70
75
80
85
105
12
70
72
75
80
85
90
115
d
4～6
35
38
40
45
50
55
70
7
42
45
48
52
55
60
80
8
45
48
50
55
60
65
85
9
55
60
65
70
75
80
90
10
65
68
70
75
80
85
100
11
70
75
80
85
90
95
110
12
75
80
85
90
95
100
120
