附录A
齿坯公差
(参考件)
本标准推荐采用的齿坯公差见表A1~表A4。
表A1齿坯尺寸公差 μm
精度等级 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
孔 |
IT4 |
IT5 |
IT6 |
IT7 |
IT8 |
轴 |
IT4 |
IT5 |
IT6 |
IT7 |
IT8 |
外径 |
h7 |
h8 |
h9 |
h10 |
注:IT值为标准公差,按GB1800-79《公差与配合总论 标准公差与基本偏差》的规定确定。
表A2齿坯顶锥斜向圆跳动公差和基准端面圆跳动公差 μm
精度等级 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
顶锥斜向
圆跳动公差 |
外径
mm |
≤12 |
3 |
4 |
6 |
9 |
12 |
15 |
19 |
24 |
30 |
>12~20 |
3 |
5 |
7 |
10 |
13 |
17 |
21 |
27 |
33 |
>20~32 |
4 |
5 |
8 |
11 |
15 |
19 |
24 |
30 |
37 |
>32~50 |
4 |
6 |
9 |
13 |
17 |
21 |
27 |
33 |
42 |
>50~80 |
5 |
7 |
10 |
15 |
19 |
24 |
30 |
38 |
48 |
>80~125 |
5 |
8 |
12 |
17 |
22 |
28 |
34 |
43 |
55 |
>125~200 |
6 |
9 |
14 |
20 |
25 |
32 |
40 |
50 |
62 |
基准端面圆跳动公差 |
IT4 |
IT5 |
IT6 |
IT7 |
表A3齿坯轮冠距极限偏差 ±μm
精度等级 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
外径
mm |
≤12 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
19 |
>12~32 |
4 |
5 |
7 |
9 |
11 |
13 |
16 |
19 |
23 |
>32~80 |
5 |
6 |
8 |
10 |
13 |
16 |
19 |
23 |
29 |
>80~200 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
29 |
36 |
表A4齿坯顶锥角极限偏差 ±(′)
精度等级 |
4~5 |
6 |
7 |
8 |
9 |
10~12 |
齿宽mm |
≤5 |
5 |
7 |
10 |
14 |
20 |
26 |
>5~10 |
3 |
4 |
6 |
8 |
11 |
16 |
>10 |
2 |
3 |
3 |
3 |
3 |
3 |
附录B
公差或极限偏差计算及公比
(参考件)
B1公差计算式(7级)
式中系数A、C见表B1。
表B1
精度等级 |
A |
C |
4~5 |
1 |
4.7 |
6~7 |
1.5 |
7.5 |
8~9 |
3.0 |
15 |
10~12 |
6.0 |
30 |
B2公差关系式
a.Fi′=FP+ff
b.fi′=|fPt|+ff
c.FiΣc″=1.96Fr
d.1.4fi″(fi″按GB2363取值)
e.Fvj=1.36Fr
f.FiΣ″=0.7FiΣc″
g.fiΣ″=0.7fiΣc″
h.Fit′=Fi1′+Fi2′
B3公比

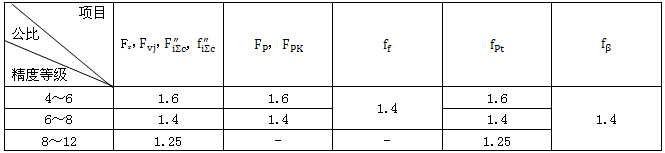

级间公比按表B2规定。
表B2
B4侧隙
B4.1jnmin采用的IT值见表B3。
表B3
侧隙种类 |
h |
g |
f |
e |
d |
jnmin |
0 |
IT5 |
IT6 |
IT7 |
IT8 |
附录C
接触斑点,轴间距极限偏差(±fa)及轴交角极限偏差(±EΣ)
(参考件)
C1接触斑点大小与精度对应关系数见表C1。
表C1接触斑点
精度等级 |
4~5 |
6~7 |
8~9 |
10~12 |
接触斑点 |
沿齿宽方向,%不小于 |
60 |
50 |
40 |
30 |
沿齿高方向,%不小于 |
70 |
60 |
50 |
35 |
C2轴间距极限偏差(±fa)值,见表C2。
表C2±fa
精度等级 |
中点锥距Rm(mm) |
≤12 |
>12~20 |
>20~32 |
>32~50 |
>50~80 |
>80~125 |
>125~200 |
4~5 |
7 |
7 |
8 |
8 |
9 |
10 |
12 |
6~7 |
10 |
11 |
12 |
13 |
14 |
16 |
18 |
8~9 |
20 |
22 |
24 |
26 |
28 |
32 |
36 |
10~12 |
40 |
44 |
48 |
52 |
56 |
64 |
72 |
C3轴交角极限偏差(±EΣ)值,见表C3。
表C3±EΣ
中点锥距
(Rm)mm |
小轮分锥角
(δ1)(°) |
侧隙种类 |
h,g |
f |
e |
d |
≤12 |
≤5 |
2 |
3 |
5 |
7 |
>5~25 |
3 |
4 |
6 |
9 |
>25 |
3 |
5 |
8 |
11 |
>12~20 |
≤5 |
3 |
4 |
6 |
9 |
>5~25 |
3 |
5 |
8 |
11 |
>25 |
4 |
6 |
9 |
14 |
>20~32 |
≤5 |
3 |
5 |
8 |
11 |
>5~25 |
4 |
6 |
9 |
14 |
>25 |
5 |
7 |
11 |
17 |
>32~50 |
≤5 |
4 |
6 |
9 |
14 |
>5~25 |
5 |
7 |
11 |
17 |
>25 |
6 |
8 |
13 |
20 |
>50~80 |
≤5 |
5 |
7 |
11 |
17 |
>5~25 |
6 |
8 |
13 |
20 |
>25 |
7 |
10 |
15 |
23 |
>80~125 |
≤5 |
6 |
8 |
13 |
20 |
>5~25 |
7 |
10 |
15 |
23 |
>25 |
8 |
11 |
18 |
27 |
注:此表E
Σ数值供设计箱体时参考。其值按

计算。
附加说明:
本标准由机械电子工业部提出。
本标准由机械电子工业部电子标准化研究所归口。
本标准由七八六厂、哈尔滨工业大学、机械电子工业部电子标准化研究所等单位负责起草。本标准主要起草人张之鸣、曹彬、成熙治、刘法权、秦菊梅、五乐忠、李化民、强山安、詹爱嫦、赵雨生。
