序号 |
名称 |
代号 |
定义 |
|
1 |
|
△Fi′
Fi′ |

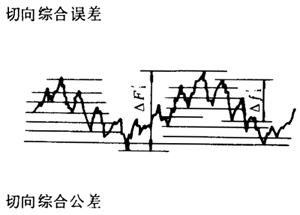

被测齿轮与理想精确的测量齿轮按
规定的安装位置单面啮合时，被测齿
轮一转内，实际转角与理论转角之差
的总幅度值。以齿宽中点分度圆弧长
计 |
|
2 |
一齿切向综合误差
一齿切向综合公差 |
△fi′
fi′ |
被测齿轮与理想精确的测量齿轮按
规定的安装位置单面啮合时，被测齿
轮一齿距角内，实际转角与理论转角
之差的最大幅度值。以齿宽中点分度
圆弧长计 |
|
3 |
|
△FiΣ″
FiΣ″ |

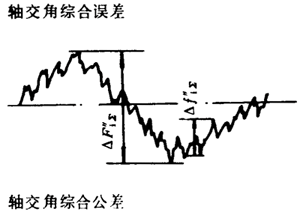

被测齿轮与理想精确的测量齿轮在
分锥顶点重合的条件下双面啮合时，
被测齿轮一转内，齿轮副轴交角的最
大变动量。以齿宽中点处线值计。 |
|
4 |
一齿轴交角综合误差
一齿轴交角综合公差 |
△FiΣ″
FiΣ″ |
被测齿轮与理想精确的测量齿轮和
分锥顶点重合的条件下双面啮合时，
被测齿轮一齿距角内，齿轮副轴交角
的最大变动量。以齿宽中点处线值计 |
|
5 |
|

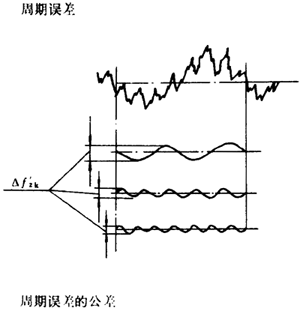

△fzk′
fzk′ |
被测齿轮与理想精确的测量齿轮和
规定的安装位置单面啮合时，被测齿
轮一转内，二次（包括二次）以上各
次谐波的总幅度值 |
|
6 |
|
△FP
FP |

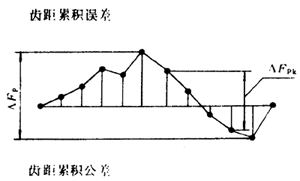

在中点分度圆1）上，任意两个同侧
齿面间的实际弧长与公称弧长之差
的最大绝对值 |
|
7 |
K个齿距累积误差
K个齿距累积公差 |
△FPK
FPK |
在中点分度圆1）上，K个齿距的实
际弧长与公称弧长之差的最大绝对值。
K为2到小于Z/2的整数 |
|
8 |
|
△Fr
Fr |

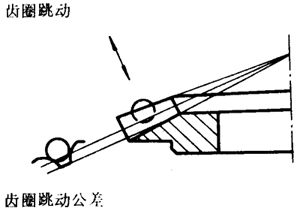

齿轮一转范围内，测头在齿槽内与
齿面中部双面接触时，沿分锥法向相
对齿轮轴线的最大变动量 |
|
9 |
|
△fpt
+fpt
-fpt |

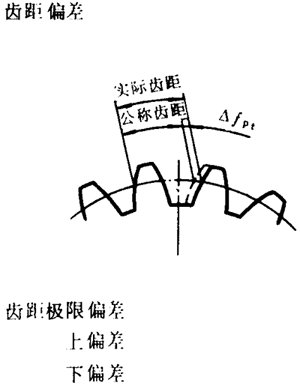

在中点分度圆1）上，实际齿距与公
称齿距之差 |
|
10 |
齿形相对误差
齿形相对误差的公差 |
△fc
fc |
齿轮绕工艺轴线旋转时，各轮齿实
际齿面相对于基准实际齿面传递运动
的转角之差。以齿宽中点处线值计 |
|
11 |
齿厚偏差
齿厚极限偏差
上偏差
下偏差
公差 |
|
齿宽中点法向弦齿厚的实际值与公
称值之差 |
|
12 |
齿轮副切向综合误差
齿轮副切向综合公差 |
△Fic′
Fic′ |
齿轮副按规定的安装位置单面啮合
时，在转动的整周期2）内，一个齿轮
相对另一个齿轮的实际转角与理论转
角之差的总幅度值。以齿宽中点分度
圆弧长计 |
|
13 |
齿轮副一齿切向综合误差
齿轮副一齿切向综合公差 |
△fic′
fic′ |
齿轮副按规定的安装位置单面啮合
时，在一齿距角内，一个齿轮相对另
一个齿轮的实际转角与理论转角之差
的最大值。在整周期2）内取值，以齿
宽中点分度圆弧长计 |
|
14 |
齿轮副轴交角综合误差
齿轮副轴交角综合公差 |
△FiΣc″
FiΣc″ |
齿轮副在分锥顶点重合条件下双面
啮合时，在转动的整周期2）内，轴交
角的最大变动量。以齿宽中点处线值
计 |
|
15 |
齿轮副一齿轴交角综合误差
齿轮副一齿轴交角综合公差 |
△fiΣc″
fiΣc″ |
齿轮副在分锥顶点重合条件下双面
啮合时，在一齿距角内，轴交角的最
大变动量。在整周期2）内取值，以齿
宽中点处线值计 |
|
16 |
齿轮副周期误差
齿轮副周期误差的公差 |
△fzkc′
fzkc′ |
齿轮副按规定的安装位置单面啮合
时，在大轮范围内，二次（包括
二次）以上各次谐波的总幅度值 |
|
17 |
齿轮副齿频周期误差
齿轮副齿频周期误差的公差 |
△fzzc′
fzzc′ |
齿轮副按规定的安装位置单面啮合
时，以齿数为频率的谐波的总幅度值 |
|
18 |
|
- |
安装好的齿轮副（或被测齿轮与测
量齿轮）在轻微力的制动下运转后，

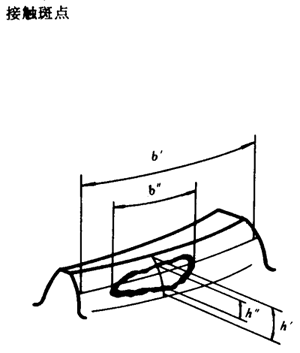

在齿轮工作齿面上得到的接触痕迹。
接触斑点包括形状、位置、大小三
方面的要求。
接触痕迹的大小按百分比确定：
沿齿长方向——接触痕迹长度b″
与工作长度b′之比，即b″/b′×100%；
沿齿高方向——接触痕迹高度h″与
接触痕迹中部的工作齿高h 之比，即
h″/h′×100% |
|
19 |
|
jt
jn
jtmin
jtmax
jnmin
jnmax |

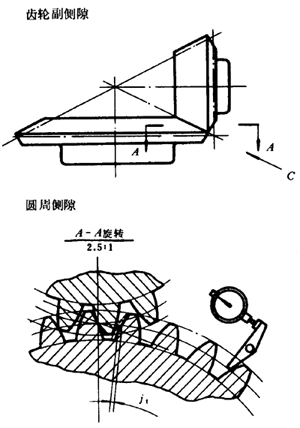

齿轮副按规定的位置安装后，其中
一个齿轮固定时，另一个齿轮从工作
齿面接触到非工作齿面接触所转过的
齿宽中点分度圆弧长
齿轮副按规定的位置安装后，工
作齿面接触时，非工作齿面间的最小距
离。以齿宽中点处计
jn=jtcosβcosα |
|
20 |
齿轮副侧隙变动量
齿轮副侧隙变动公差 |
△Fvj
Fvj |
齿轮副按规定的位置安装后，在转
动的整周期2）内，法向侧隙的最大值
与最小值之差 |
|
21 |
|
△fAM
+fAM
-fAM |

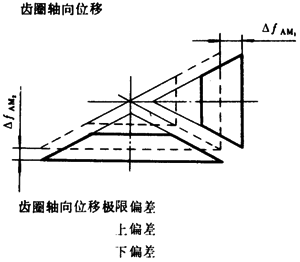

齿轮装配后，齿圈相对于滚动检查
机上确定的最佳啮合位置的轴向位移
量 |
|
22 |
|
△fa
+fa
-fa |

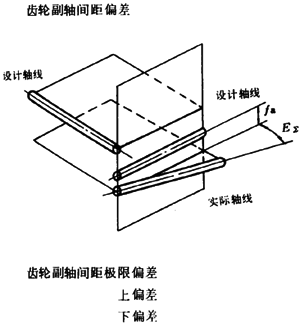

齿轮副实际轴间距与公称轴间距之差 |
|
23 |
齿轮副轴交角偏差
齿轮副轴交角极限偏差
上偏差
下偏差 |
△EΣ
+EΣ
-EΣ |
齿轮副实际轴交角与公称轴交角之
差。以齿宽中点处线值计 |
