锥齿轮和准双曲面齿轮精度齿轮副侧隙（GB11365-89）
  详细介绍：
发布时间：2007-6-13 13:37:42
 分享到：

8齿轮副侧隙

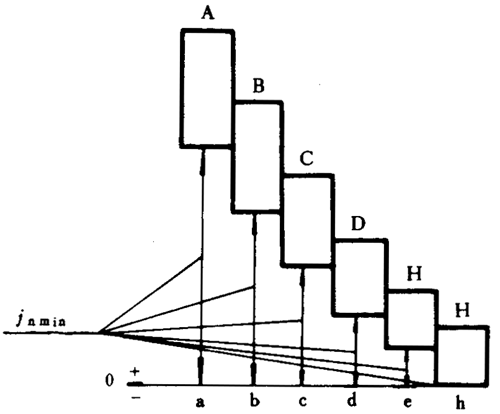

8.1本标准规定齿轮副的最小法向侧隙种类为6种：a、b、c、d、e和h。最小法向侧隙值以a为最大，h为零（如下图所示）。最小法向侧隙种类与精度等级无关。
锥齿轮和准双曲面齿轮精度齿轮副侧隙
8.2最小法向侧隙种类确定后，按表13和表18查取和±EΣ
8.3最小法向侧隙jnmin按表12规定。有特殊要求时，jnmin可不按表12所列数值确定。此时，用线性插值法由表13表18计算和±EΣ。
8.4最大法向侧隙jnmax按jnmax=cosαn规定。为制造误差的补偿部分，由表15查取。
8.5本标准规定齿轮副的法向侧隙公差种类为5种：A、B、C、D和H。法向侧隙公差种类与精度等级有关。允许不同种类的法向侧隙公差和最小法向侧隙组合。在一般情况下，推荐法向侧隙公差种类与最小法向侧隙种类的对应关系如图所示。
8.6齿厚公差按表14规定。
