附录A
齿轮公差关系式与计算式
（补充件）
A1切向综合公差Fi′、一齿切向综合公差fi′、轴交角综合公差FiΣ″、一齿轴交角综合公差fiΣ″值分别按下列关系式计算确定：
Fi′=FP+1.15fc…………………………（A1）
fi′=0.8(fPt+1.15fc)………………………………（A2）
FiΣ″=0.7FiΣc″…………………………（A3）
fiΣ″=0.7fiΣc″………………………………（A4）
A2齿轮副切向综合公差Fic′值等于两齿轮的切向综合公差（Fi1′、Fi2′）值之各。
当两齿轮的齿数比为不大于3的整数，且采用选配时，应将Fic′值压缩25%或更多。
A2.1齿轮副一齿切向综合公差fic′值等于两齿轮的一齿切向综合公差（fi1′、fi2′）值之各。
A2.2当两齿轮的齿数比为不大于3的整数，且采用选配时，应将表9中Fvj值压缩25%或更多。
A2.3对纵向有效重合度εβc＞0.45的齿轮副，表11中fzzc′值按以下规定压缩：
εβc＞0.45～0.58时，表11中数值乘以0.6；
εβc＞0.58～0.67时，表11中数值乘以0.4；
εβc＞0.67时，表11中数值乘以0.3。
纵向有效重合度εβc等于名义纵向重合度εβ乘以齿长方向接触斑点大小百分比的平均值。
A2.4轴交角公差带相对零线不对称时， 数值修正如下：
式中:EΣs——修改后的轴交角上偏差；
EΣi——修改后的轴交角下偏差；
EΣ——表18中数值；
α——齿形角。
A2.5对修形齿轮，允许采用低1级的±fAM值。
当α≠20°时，表16中的数值乘以sin20°/sinα。
A2.6对纵向修形齿轮副允许采用低1级的±fa值。
A2.7非正交齿轮副的±EΣ值不按表18查取，规定不±jnmin/2。
当α≠20°时，表18中的±EΣ值乘以sin20°/sinα。
A3极限偏差及公差与齿轮几何参数的关系式（见表A1）。

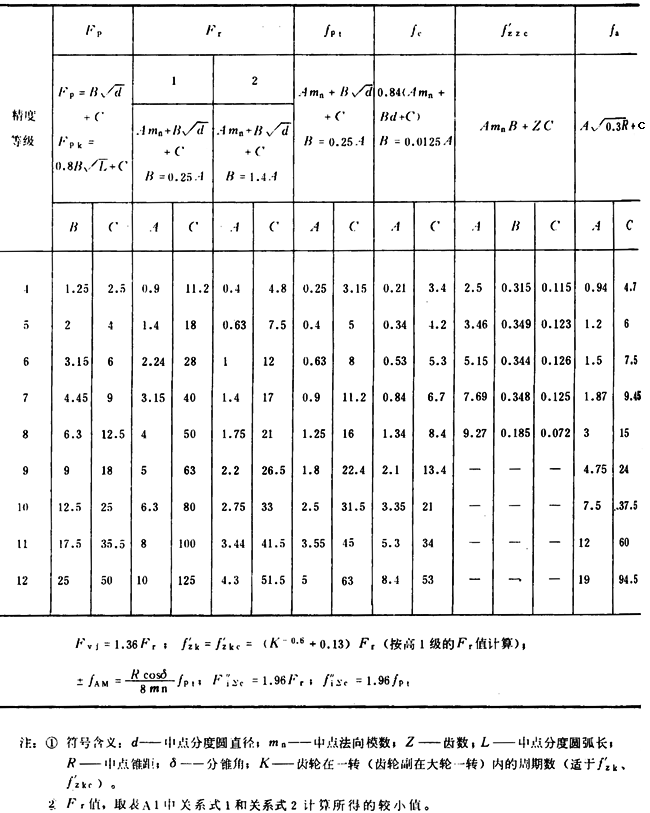

表A1极限偏差及公差与齿轮几何参数的关系式
