直齿及斜齿锥齿轮基本齿廓（GB12369-90）
  详细介绍：
发布时间：2007-6-13 14:19:21
 分享到：

直齿及斜齿锥齿轮基本齿廓（GB12369-90）
本标准参照采用ISO 677-1976（E）《通用及重型机械用直齿锥齿轮——基本齿条》。
1主题内容与适用范围
本标准规定了直齿及斜齿锥齿轮基本齿廓的形状及尺寸特征。
本标准适用于大端端面模数m≥1mm的下列直齿、斜齿锥齿轮：
a.通用与重型机械用的直齿及斜齿锥齿轮。
b.齿高沿齿线方向收缩、顶隙相等的锥齿轮副。
c.加工方法为用产形齿面为平面的展成法切削或磨削。
2引用标准
GB 3374齿轮基本术语
GB12370锥齿轮和准双曲面齿轮术语
GB2821齿轮几何要素代号
3基本齿廓及基尺寸参数

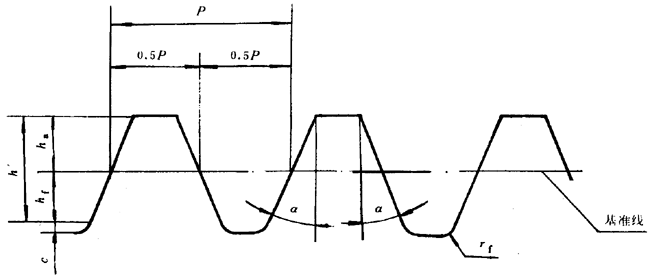

3.1基本齿廓如下图所示，与齿高有关的各参数为大端法面值，在工作高度部分的齿形是直线。
直齿及斜齿锥齿轮基本齿廓
3.2齿形角α=20°，为齿面法截面值。除齿形角外，其它参数均用法面模数mn表示。
3.3齿顶高ha=mn。
3.4工作高度h′=2mn。
3.5齿距，为大端端面基准线上的距离。β为螺旋角。
3.6大端端面基准线上的齿厚和齿槽宽相等。
3.7顶隙c=0.2mn。
3.8齿根圆角半径rf=0.3mn
3.9根据需要，齿廓可以修缘。
