4锥齿轮和准双曲面齿轮的分类
4.1按齿轮的外形和轴线的相互关系
4.1.1锥齿轮
分度曲面为圆锥面的齿轮
4.1.2锥齿轮副
一对轴线相交线的锥齿轮。

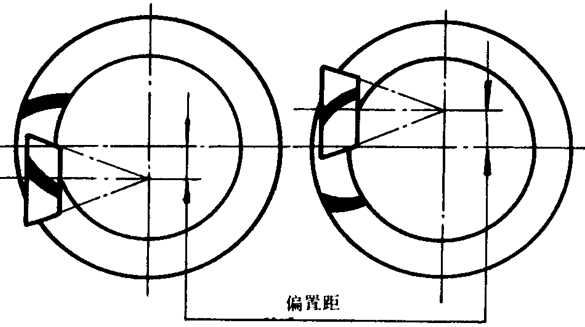

4.1.3准双曲面齿轮副
一对轴线交错的，圆锥形或近似于圆锥形的齿轮。
4.1.4准双曲面齿轮
准双曲面齿轮副中的任何一个齿轮。
4.1.5冠轮
分锥角为90°的锥齿轮。
同义词 平面齿轮

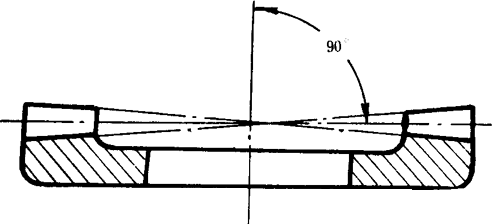

4.1.6平顶齿轮
顶锥角为90°的锥齿轮。

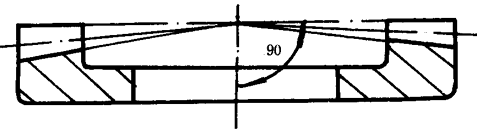

4.1.7端面齿轮
顶锥角及根锥角均为90°的锥齿轮或准双曲面齿轮
4.1.8圆柱齿轮端面齿轮副
由端面齿轮及其配对的圆柱齿轮成的、轴交角呈90°相交或交错的齿轮副。

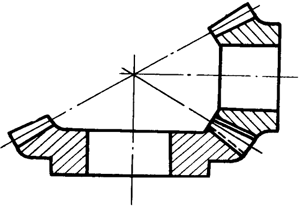

4.1.9正交锥齿轮副
一对轴线相交成90°的锥齿轮。
4.1.10正交锥齿轮
正交锥齿轮副的任何一个齿轮。
4.1.11等径正交锥齿轮
直径相等的正交锥齿轮
4.1.12斜交锥齿轮副
一对轴线相交成不等于90°的任意角度的锥齿轮。
4.1.13斜交锥齿轮
斜交锥齿轮副中的任何一个齿轮。
4.2按齿线的形状

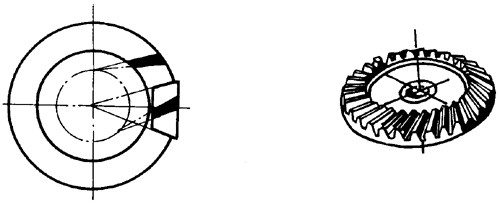

4.2.1直齿锥齿轮
齿线为分度圆锥面的直母线的锥齿轮。

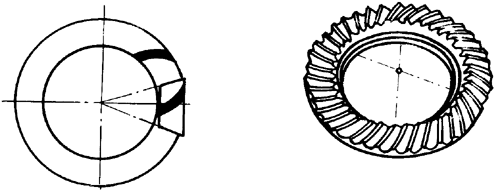

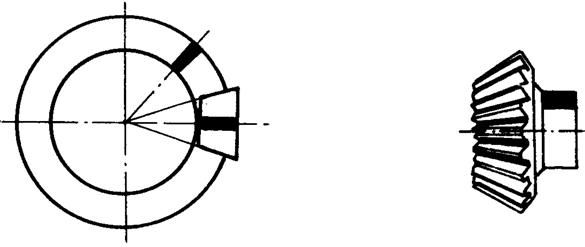

4.2.2斜齿锥齿轮
产形冠轮上的齿线是不通过锥顶的直线的锥齿轮。
4.2.3曲线齿锥齿轮
产形冠轮的齿线是某种平面曲线的锥齿轮。

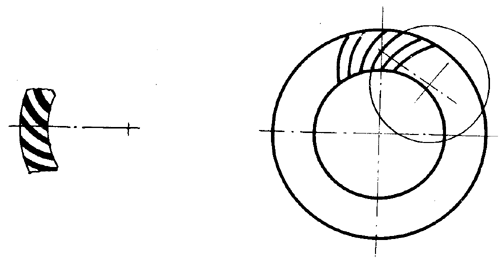

4.2.4弧齿锥齿轮
产形冠轮的齿线是圆弧的锥齿轮。

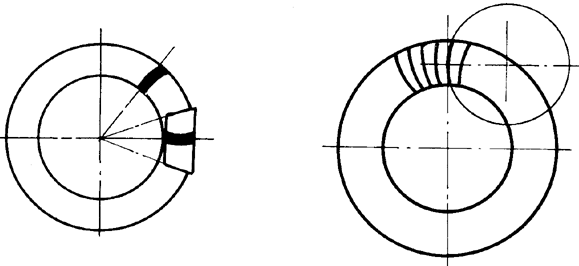

4.2.5零度齿锥齿轮
中点螺旋角为零度的曲线齿锥齿轮，有时也指中点螺旋角为10°以下的曲线齿锥齿轮。

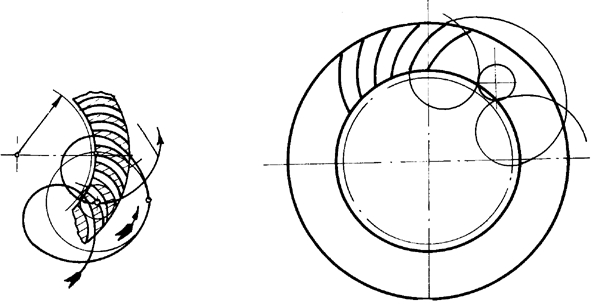

4.2.6摆线齿锥齿轮
产形冠轮的齿线是长辐外摆线的锥齿轮。
4.2.7准渐开线齿锥齿轮
产形冠轮的齿线近似于渐开线的锥齿轮。
4.2.8左旋齿锥齿轮
具有左旋齿的锥齿轮。
4.2.9右旋齿锥齿轮
具有右旋齿的锥齿轮。

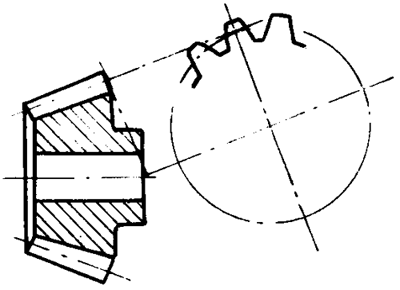

4.2.10锥齿轮的当量圆柱齿轮
一个假想的圆柱齿轮，其节圆半径等于所研究的锥齿轮的背锥距，并且其端面模数、齿高系数、变位系数等于此锥齿轮的背锥面上的这些参数。

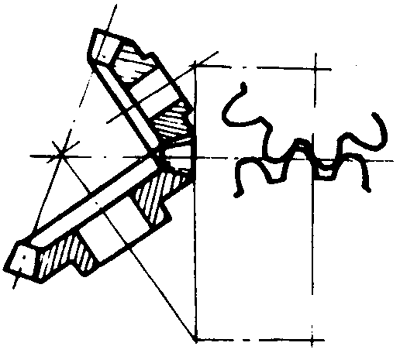

4.2.11当量圆柱齿轮副
当锥齿轮副中，它的两个锥齿轮的相啮合的当量圆柱齿轮，称为当量圆柱齿轮副。
4.3按齿廓的形状
4.3.1直线齿廓锥齿轮
法向齿廓为直线的锥齿轮。
4.3.2圆弧齿廓锥齿轮
法向齿廓为圆弧的锥齿轮。
4.3.3圆弧齿廓球面锥齿轮
法向齿廓为圆弧，产形冠轮齿面为球面的锥齿轮。
4.3.4修正展成齿廓锥齿轮
采用修正展成运动加工出的锥齿轮。
4.4按轮齿的锥度
4.4.1正常锥度齿锥齿轮
轮齿正常收缩的锥齿轮。
4.4.2双重锥度齿锥齿轮
轮齿双重收缩的锥齿轮。
4.4.3等高齿弧齿锥齿轮
轮齿大小端齿高相等的锥齿轮
