锥齿轮图样上应注明的尺寸数据（GB12371-90）
本标准参照采用ISO1341-1976《直齿锥齿轮——为获得所需要的齿轮用户提供给制造厂家的数据》。
1主题内容与适用范围
本标准规定了直齿及相交轴弧齿锥齿轮在图样上应注明的尺寸数据。在特殊情况下，还应补充其他的数据。
本标准适用于直齿及相交轴弧齿锥齿轮。
2引用标准
GB12368 锥齿轮模数
GB12369 直齿及斜齿锥齿轮基本齿廓
GB11365 锥齿轮和准双曲面齿轮精度
GB12370 锥齿轮和准双曲面齿轮术语
3需要在图样上标注的一般尺寸数据
3.1齿顶圆直径及期公差。
3.2齿宽。
3.3顶锥角。
3.4背锥角。
3.5孔（轴）径及其公差。
3.6定位面（安装基准面）。
3.7从分锥（或节锥）顶点至定位面的距离及其公差。
3.8从齿尖至定位面的距离。
3.10齿面精糙度（若需要，包括齿根表面及齿根圆角处的表面粗糙度）。
4需要用表格列出的数据及参数
4.1模数（一般为大端端面模数）。
4.2齿数（对扇形齿轮应注明全齿数）。
4.3基本齿廓（符合GB 12369时仅注明法向齿形角，不符合时则应以图样表明基特性）。
4.4分度圆直径（对于高度变位锥齿轮，等于节圆直径）。
4.5分度锥角（对于高度变位锥齿轮，等于节锥角）。
4.6根锥角。
4.7锥距。
4.8螺旋角及螺旋方向。
4.9高度变位系数（径向变位系数）。
4.10切向变位系数（齿厚变位系数）。
4.11测量齿厚及其公差。
4.12测量齿高。
4.13精度等级。
4.14接触斑点的高度沿齿高方向的百分比，长度沿齿长方向的百分比。
4.15全齿高。
4.16轴交角。
4.17侧隙
4.18配对齿轮图号。
4.20检查项目代号及其公差值。
5其他
5.1齿轮的技术要求除在图样中以符号、公差表示及在参数表中以数值表示外，还可用文字在图右下方逐条列出。
5.2图样中的参数表一般放在图样的右上角。
5.3参数表中列出的参数项目可根据需要增减；检查项目可根据使用要求确定，但应符全GB11365的规定。
5.4示例见附录A（参考件）。

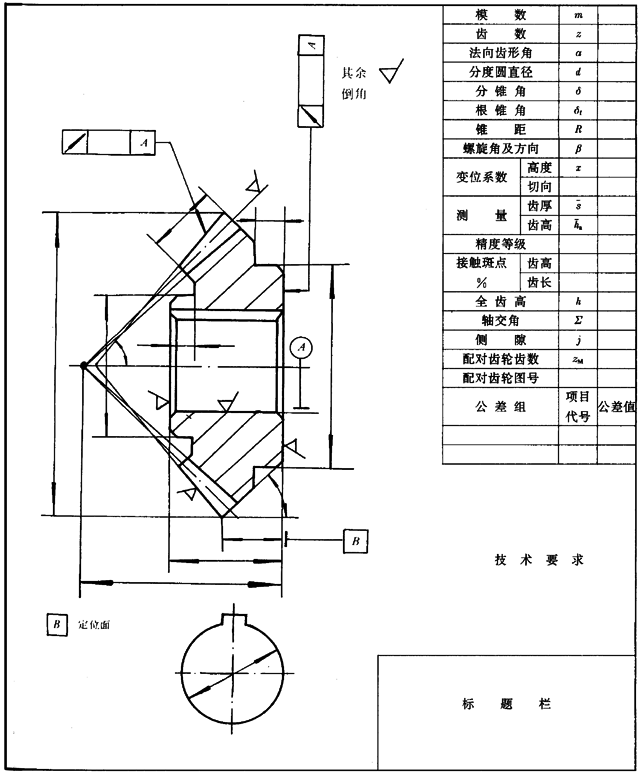

附录A
示例
（参考件）
附加说明：
本标准由中华人民共和国机械电子工业部提出。
本标准由郑州机械研究所归口。
本标准由天津齿轮机床研究所负责起草。
本标准主要起草人盛传伦。
