附录B
圆柱蜗杆传动基本几何尺寸关系式
（参考件）

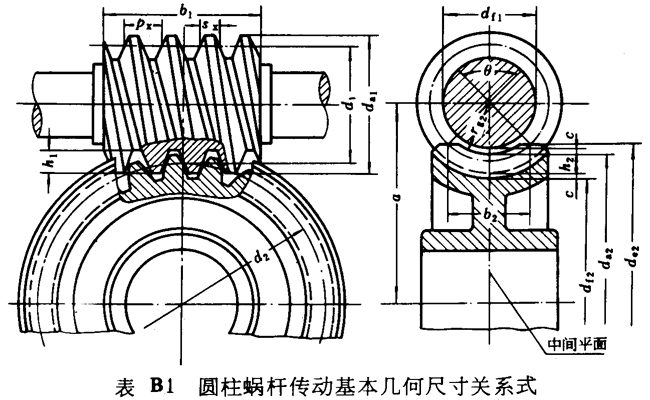

轴交角Σ=90°的圆柱蜗杆传动的基本几何尺寸如图示，其值可按表B1的关系式确定。
|
序号 |
名称 |
代号 |
关系式 |
说明 |
|
1 |
中心距 |
a |
a=(d1+d2+2x2m)/2 |
按规定选取 |
|
2 |
蜗杆头数 |
z1 |
|
按规定选取 |
|
3 |
蜗轮齿数 |
z2 |
|
按传动比确定 |
|
4 |
齿形角 |
α |
αx=20°或αn=20° |
按蜗杆类型确定 |
|
5 |
模数 |
m |
|
按规定选取 |
|
6 |
传动比 |
i |
i=n1/n2 |
蜗杆为主动，按规定选取 |
|
7 |
齿数比 |
u |
u=z2/z1当蜗杆主动时，i=u |
|
|
8 |
蜗轮变位系数 |
x2 |
|
|
|
9 |
蜗杆直径系数 |
q |
q=q1/m |
|
|
10 |
蜗杆轴向齿距 |
px |
px=πm |
|
|
11 |
蜗杆导程 |
pz |
pz=πmz1 |
|
|
12 |
蜗杆分度圆直径 |
d1 |
d1=mq |
按规定选取 |
|
13 |
蜗杆齿顶圆直径 |
da1 |
da1=d1+2ha1=d1+2h*am |
|
|
14 |
蜗杆齿根圆直径 |
df1 |
df1=d1-2hf1=d1-2(h*am+c) |
|
|
15 |
顶隙 |
c |
c=c*m |
按规定 |
|
16 |
渐开线蜗杆基圆直径 |
db1 |
db1=d1·tgγ/tgγb=mz1/tgγb |
|
|
17 |
蜗杆齿顶高 |
ha1 |
|
按规定 |
|
18 |
蜗杆齿根高 |
hf1 |
|
|
|
19 |
蜗杆齿高 |
h1 |
|
|
|
20 |
蜗杆导程角 |
γ |
tgγ=mz1/d1=z1/q |
|
|
21 |
渐开线蜗杆基圆导程角 |
γb |
cosγb=cosγcosαn |
|
|
22 |
蜗杆齿宽 |
b1 |
|
由设计确定 |
|
23 |
蜗轮分度圆直径 |
d2 |
d2=mz2=2a-d1-2x2m |
|
|
24 |
蜗轮喉圆直径 |
da2 |
da2=d2+2ha2 |
|
|
25 |
蜗轮齿根圆直径 |
df2 |
df2=d2-2hf2 |
|
|
26 |
蜗轮齿顶高 |
ha2 |
|
|
|
27 |
蜗轮齿根高 |
hf2 |
|
|
|
28 |
蜗轮齿高 |
h2 |
|
|
|
29 |
蜗轮咽喉母圆半径 |
rg2 |
|
|
|
30 |
蜗轮齿宽 |
b2 |
|
凡设计确定 |
|
31 |
蜗轮齿宽角 |
θ |
|
|
|
32 |
蜗杆轴向齿厚 |
sx |
|
|
|
33 |
蜗杆法向齿厚 |
sn |
sn=sxcosγ |
|
|
34 |
蜗轮齿厚 |
st |
按蜗杆节圆处轴向齿槽宽ex′确定 |
|
|
35 |
蜗杆节圆直径 |
d1′ |
d1′=d1+2x2m=m(q+2x2) |
|
|
36 |
蜗轮节圆直径 |
d2′ |
d2′=d2 |
|
附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由郑州机械研究所归口。
本标准由重庆圆柱齿轮机床研究所负责起草。
本标准主要起草人张显登、王炽鸿、冀德仁、邓兴奕、刘宗辅、刘延林、沈玉瑛、李树坛、李自勤、陈集云、周伯英、张春来、莫雨松、袁巧俐、路亚衡、覃文绪言、魏大州。
