圆柱蜗杆、蜗轮术语及代号蜗轮(GB100086-88)
  详细介绍:
发布时间:2007-6-14 9:12:07
分享到:

6蜗轮
6.1曲面和曲线
6.1.1蜗轮中圆环面
它是一个给定的与蜗轮同轴的假想圆环面。其母圆等于配对蜗杆的分度圆,中性圆半径等于蜗杆副的中心距,其中间平面即蜗轮的中间平面。
圆柱蜗杆、蜗轮术语及代号蜗轮

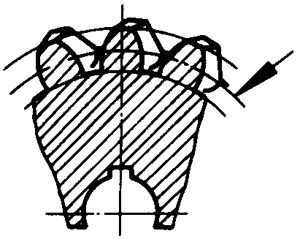

6.1.2蜗轮分度圆
蜗轮在中间平面的一个给定的基准圆,此圆被两上相邻同侧齿面所截取的弧长,等于蜗杆的轴向齿距。蜗轮的齿厚或齿槽宽在此圆上为给定值。
蜗轮节圆总是与分度圆重合。
圆柱蜗杆、蜗轮术语及代号蜗轮

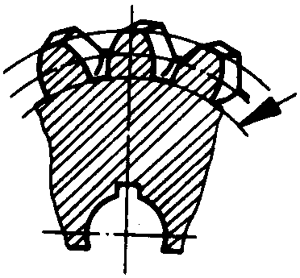

6.1.3蜗轮齿顶曲面
位于蜗轮轮齿顶部的曲面。用它来限制蜗轮的外圆柱面及齿顶圆环面的径向尺寸。
蜗轮齿顶曲面为圆柱面、圆环面、或由圆环面和圆柱面组合而成。
6.1.4蜗轮顶圆柱面
蜗轮齿顶曲面上呈圆柱形的那一部分齿顶表面。
圆柱蜗杆、蜗轮术语及代号蜗轮
6.1.5蜗轮顶圆
蜗轮顶圆柱面与端平面的交线。

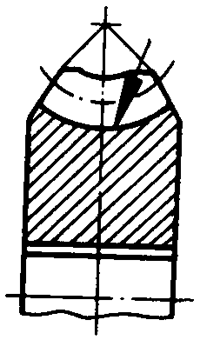

6.1.6咽喉面[齿顶圆环面
蜗轮齿顶曲面上呈圆环形状的那一部分齿顶表面。
圆柱蜗杆、蜗轮术语及代号蜗轮

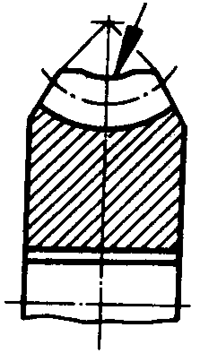

6.1.7蜗轮喉圆
蜗轮齿顶圆环面的内圆,或蜗轮齿顶曲面与中间平面的交线。
圆柱蜗杆、蜗轮术语及代号蜗轮

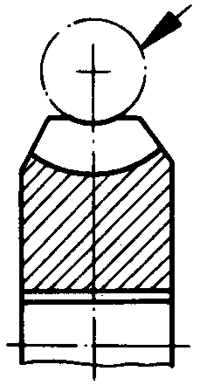

6.1.8咽喉母圆
蜗轮咽喉面的母圆。
圆柱蜗杆、蜗轮术语及代号蜗轮
6.1.9蜗轮齿根圆环面
在蜗轮上,与齿槽底面相切的圆环面。
圆柱蜗杆、蜗轮术语及代号蜗轮
6.1.10蜗轮齿根圆
齿根圆环面与中间平面的交线。
圆柱蜗杆、蜗轮术语及代号蜗轮
6.2蜗轮截面
6.2.1蜗轮轴平面
通过蜗轮轴线的平面。
6.2.2蜗轮端平面
垂直于蜗轮轴线的平面。
6.3蜗轮的端面齿廓
蜗轮齿面被蜗轮的端平面所截的截线。

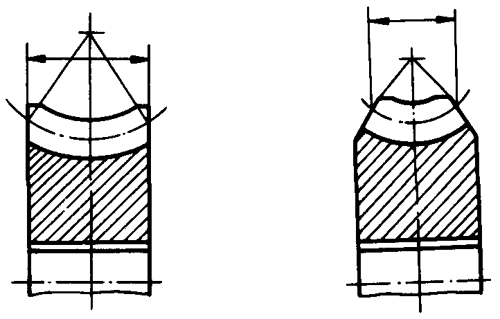

6.4蜗轮齿宽b2
蜗轮轮齿的计算宽度。
当轮齿端面是垂直于蜗轮轴线的平面时,齿宽指的是位于轮齿两端的这两个端平面与中圆环面相交所得的两个交线圆之间的轴向距离。
当轮齿端面是以蜗轮轴线为轴线的圆锥面时,那么,齿宽指的是位于轮齿两端的那两个圆锥面与中圆环面相交所得到的两个交线圆之间的轴向距离。
圆柱蜗杆、蜗轮术语及代号蜗轮
6.5齿宽角θ
蜗轮齿宽所对应的蜗杆圆心角。
圆柱蜗杆、蜗轮术语及代号蜗轮

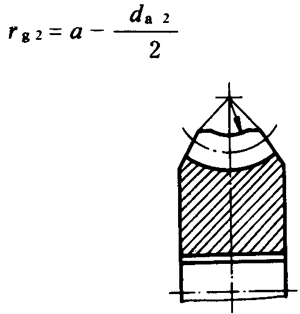

6.6咽喉母圆半径rg2
蜗轮咽喉母圆的半径
圆柱蜗杆、蜗轮术语及代号蜗轮

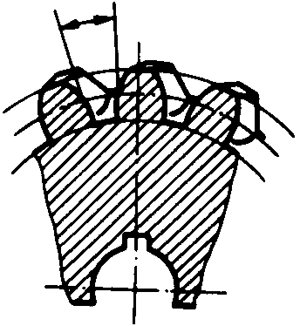

6.7分度圆齿距[周节]pt
蜗轮上,两个相邻的同侧齿廓之间的分度圆弧长。
蜗轮分度圆齿距等于其配对蜗杆的轴向齿距。
圆柱蜗杆、蜗轮术语及代号蜗轮
6.8端面模数mt
分度圆齿距除以圆周率π的商。
蜗轮的端面模数等于其配对蜗杆的轴向模数。
6.9直径参数
6.9.1分度圆直径d2
d2=m·z2
圆柱蜗杆、蜗轮术语及代号蜗轮
6.9.2蜗轮顶圆直径de2
圆柱蜗杆、蜗轮术语及代号蜗轮
6.9.3蜗轮喉圆直径da2
da2=d2+2ha2
圆柱蜗杆、蜗轮术语及代号蜗轮
6.9.4蜗轮齿根圆直径df2
df2=d2-2hf2
圆柱蜗杆、蜗轮术语及代号蜗轮
6.10齿高参数

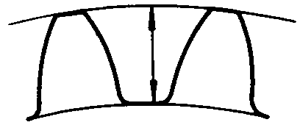

6.10.1齿高h2
蜗轮喉圆与齿根圆之间的径向距离。
圆柱蜗杆、蜗轮术语及代号蜗轮

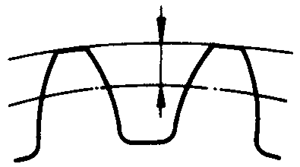

6.10.2分度圆齿顶高[齿顶高]ha2
蜗轮喉圆与分度圆之间的径向距离。
圆柱蜗杆、蜗轮术语及代号蜗轮

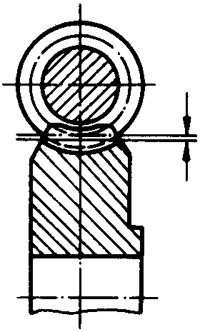

6.10.3蜗轮齿廓变位量
圆柱蜗杆传动中,蜗杆分度圆柱面与蜗轮分度圆之间沿连心线量度的距离。
圆柱蜗杆、蜗轮术语及代号蜗轮
6.10.4蜗轮变位系数x2
蜗轮齿廓变位量除以模数的商。

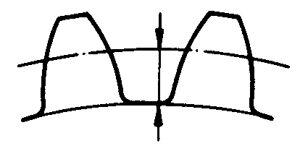

6.10.5分度圆齿根高[齿根高]hf2
圆柱蜗杆、蜗轮术语及代号蜗轮

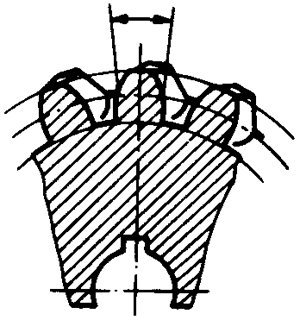

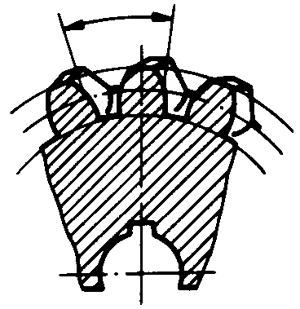

6.11蜗轮齿厚st
蜗轮中间平面上,一个轮齿两侧齿面间的分度圆弧长。
圆柱蜗杆、蜗轮术语及代号蜗轮
6.12蜗轮齿槽宽et
蜗轮的中间平面上,一个齿槽两侧齿面间的分度圆弧长。
圆柱蜗杆、蜗轮术语及代号蜗轮
附加说明:
本标准由中华人民共和国机械电子工业部提出。
本标准由郑州机械研究所归口。
村标准由重庆圆柱齿轮机床研究所负责起草。
本标准主要起草人李树坛、张显登、刘延林、邓兴奕、王炽鸿、刘宗辅、沈玉英、李自勤、陈集云、林庆无、周伯英、张春来、莫雨松、袁七俐、路亚衡、覃文绪、冀德仁、魏大洲。
