1主题内容与适用范围
本标准规定了圆柱蜗杆基本齿廓。
本标准适用于模数m大于或等于1mm、轴交角Σ等于90°的圆柱蜗杆传动，其基本蜗杆的类型为阿基米糙蜗杆（ZA蜗杆）、法向直廓蜗杆（ZN蜗杆）、渐开线蜗杆（ZI蜗杆）和锥面包络圆柱蜗杆（ZK蜗杆）。
2引用标准
GB10086圆柱蜗杆、蜗轮术语及代号
3圆柱蜗杆的基本齿廓是指基本蜗杆在给定截面上的规定齿形。

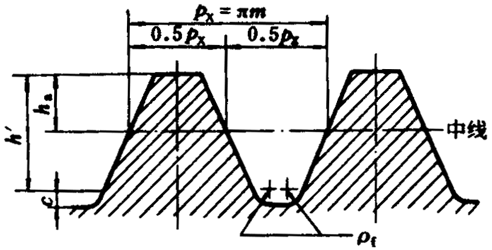

4基本齿廓的尺寸参数在蜗杆的轴平面内（图1）规定如下：
图1
4.1齿顶高ha=1m,工作齿高h′=2m；
采用短齿时，ha=0.8m, h′=1.6m.
4.2轴向齿距px=πm。中线上的齿厚和齿槽宽相等。
注：中线系指蜗杆的轴平面与分度圆柱面的交线。
4.3顶隙c=0.2m，必要时允许减小到0.15m或增大至0.35m。
4.4齿根圆角半径ρf=0.3m，必要时允许减速小到0.2m或增大至0.4m，也允许加工成单圆弧（图2）。
4.5允许齿顶倒圆，但圆角半径不大于0.2m。
图2
5基本蜗杆的齿形角或产形角规定如下：
5.1阿基米德蜗杆，为蜗杆的轴向齿形角αx=20°。
5.2法向直廓蜗杆，为蜗杆的法向齿形角αn=20°。
5.3渐开线蜗杆，为蜗杆的法向齿形角αn=20°。
5.4锥面包络圆柱蜗杆，为形成蜗杆齿面锥形刀具的产形角αo=20°。
5.5在动力传动中，当导程角γ＞20°时，允许增大齿形角，推荐采用25°；在分度传动中，允许减小齿形角，推荐采用15°或12°。
附加说明：
本标准由中华人民共和国机械电子工业部提出。
本标准由郑州机械研究所归口。
本标准由重庆圆柱齿轮机床研究所负责起草。
本标准主要起草人覃文绪、李树坛、魏大洲、邓兴奕、王炽鸿、刘延林、沈玉瑛、李自勤、陈集云、周伯英、张显登、张春来、莫雨松、袁七俐、路亚衡、冀德仁。
