序号 |
名称 |
代号 |
定义 |
|
1 |
|

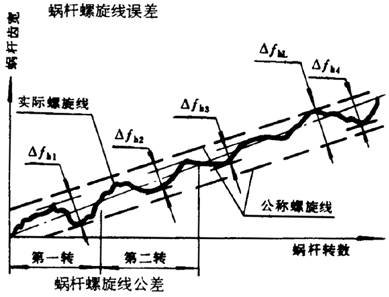

△fhL
fhL |
在蜗杆、轮齿的工作齿宽范围（两
端不完整齿部分应除外）内，蜗杆分
度圆柱面1）上，包容实际螺旋线的最
近两条公称螺旋线间的法向距离 |
|
2 |
蜗杆一转螺旋线误差
蜗杆一转螺旋线公差 |
△fh
fh |
在蜗杆轮齿的一转范围内，蜗杆
分度圆柱面1）上，包容实际螺旋线的
最近两条理论螺旋线间的法向距离 |
|
3 |
|
△fpx
+fpx
-fpx |

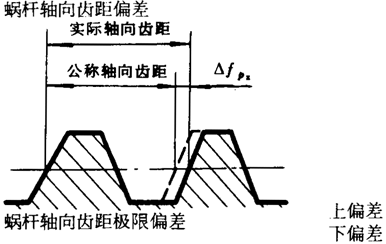

在蜗杆轴向截面上实际齿距与公
称齿距之差 |
|

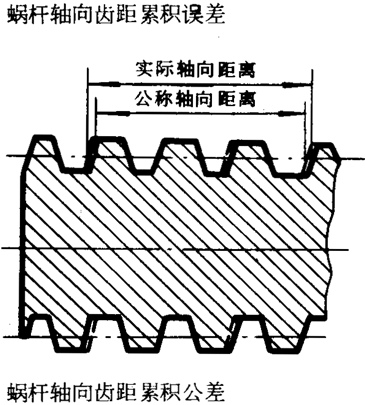

4 |
|
△fpxL
fpxL |
在蜗杆轴向截面上的工作齿宽范
围（两端不完整齿部分应除外）内，
任意两个同侧齿面间实际轴向距离与
公称轴向距离之差的最大绝对值 |
|
5 |
|
△ff1
ff1 |

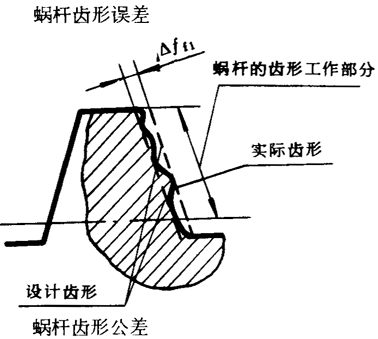

在蜗杆轮齿给定截面上的齿形工
作部分内，包容实际齿形且距离为最
小的两条设计齿形间的法向距离。
当两条设计齿形线为非等距离的
曲线时，应在靠近齿体内的设计齿形
线的法线上确定其两者间的法向距离 |
|
6 |
|
△fr
fr |

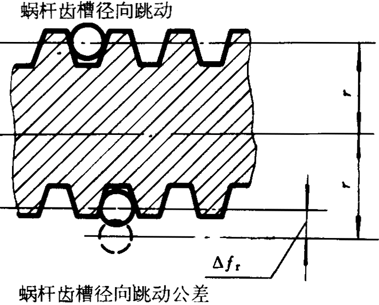

在蜗杆任意一转范围内，测头在
齿槽内与齿高中部的齿面双面接触，
其测头相对于蜗杆轴线的径向最大变
动量 |
|
7 |
|
△Es1
Ess1
Esi1
Ts1 |
在蜗杆分度圆柱上，法向齿厚的
实际值与公称值之差 |
|
8 |
|

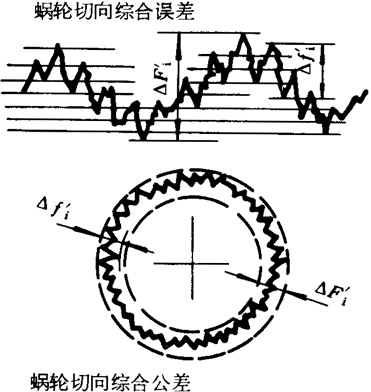

△Fi′
Fi′ |
被测蜗轮与理想精确的测量蜗杆2）
在公称轴线位置上单面啮合时，在被
测蜗轮一转范围内实际转角与理论转
角之差的总幅度值。以分度圆弧长计 |
|
9 |
蜗杆一齿切向综合误差
蜗轮一齿切向综合公差 |
△fi′
fi′ |
被测蜗轮与理想精确的测量蜗杆2）
在公称轴线位置上单面啮合时，在被
测蜗轮一齿距角范围内实际转角与理
论转角之差的最大幅度值。以分度圆
弧长计 |
|
10 |
|
△Fi″
Fi″ |

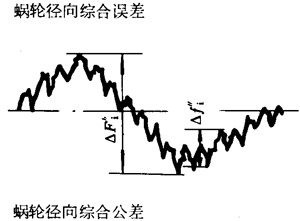

被测蜗轮与理想精确的测量蜗杆
双面啮合时，在被测蜗轮一转范围内，
双啮中心距的最大变动量 |
|
11 |
蜗轮一齿径向综合误差
蜗轮一齿径向综合公差 |
△fi″
fi″ |
被测蜗轮与理想精确的测量蜗杆
双面啮合时，在被测蜗轮一齿距角范
围内双啮中心距的最大变动量 |
|
12 |
|
△Fp
Fp |

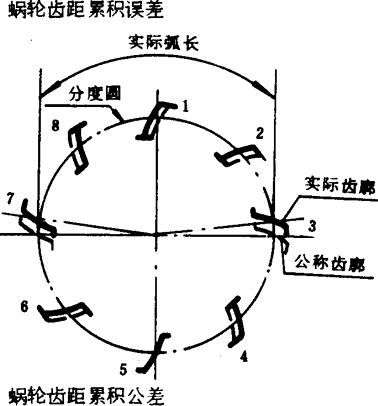

在蜗轮分度圆上3）任意两个同
侧齿面间的实际弧长与公称弧长之差
的最大绝对值 |
|
13 |
|
△FPK
FPK |

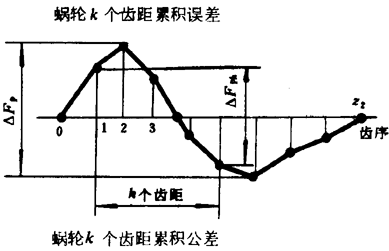

在蜗轮分度圆3），k个齿距内
同侧齿面间的实际弧长与公称弧长之
差的最大绝对值。
k为2到小于1/2z2的整数 |
|
14 |
|
△Fr
Fr |

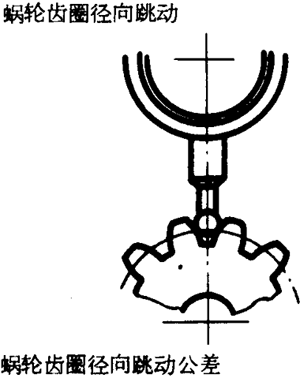

在蜗轮一转范围内，测头在靠近
中间平面的齿槽内与齿高中部的齿面
双面接触，其测头相对于蜗轮轴线径
向距离的最大变动量 |
|
15 |
|
△fpt
+fpt
-fpt |

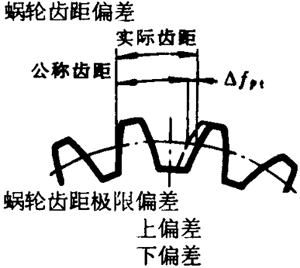

在蜗轮分度圆上3），实际齿距与
公称齿距之差。
用相对法测量时，公称齿距是指
所有实际齿距的平均值 |
|
16 |
|
△ff2
ff2 |
在蜗轮轮齿给定截面上的齿形工
作部分内，内容实际齿形且距离为最
小的两条设计齿形间的法向距离。
当两条设计齿形线为非等距离曲
线时，应在靠近齿体内的设计齿形线
的法线上确定其两者间的法向距离 |
|
17 |
|
△Es2
Ess2
Esi2
Ts2 |
在蜗轮中间平面上，分度圆齿厚
的实际值与公称值之差 |
|
18 |
|
△Fic′
Fic′ |

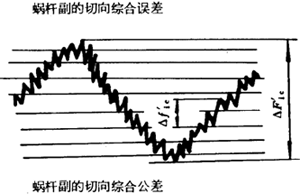

安装好的蜗杆副啮合转动时，在
蜗轮和蜗杆相对位置变化的一个整周
期内，蜗轮的实际转角与理论转角之
差的总幅度值。以蜗轮分度圆弧长计 |
|
19 |
蜗杆副的一齿切向综合误差
蜗杆副的一齿切向综合公差 |
△fic′
fic′ |
安装好的蜗杆副啮合转动时，在
蜗轮一转范围内多次重复出现的周期
性转角误差的最大幅度值。以蜗轮分
度圆弧长计 |
|
20 |
|
|

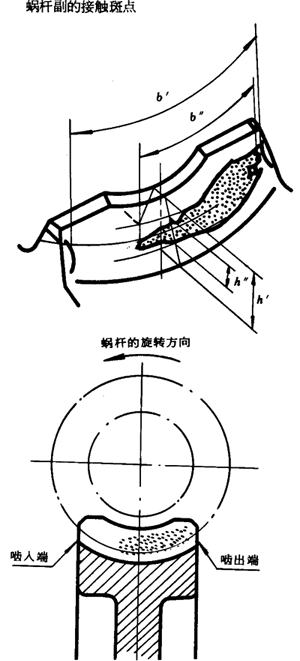

安装好的蜗杆副中，在轻微力的
制动下，蜗杆与蜗轮啮合运转后，在
蜗轮齿面上分布的接触痕迹。接触斑
点以接触面积大小、形状和分布位置
表示。
接触面积大小按接触痕迹的百分
比计算确定：
沿齿长方向——接触痕迹的长度
b″4)与工作长度b′之比的百分数。
即b″/ b′×100%
沿齿高方向——接触痕迹的平均
高度h″与工作高度h′之比的百分数。
即h″/ h′×100%。
接触形状以齿面接触痕迹总的几
何形状的状态确定。
接触位置以接触痕迹离齿面啮入、
啮出端或齿顶、齿根的位置确定。 |
|
21 |
|
△fa
+fa
-fa |

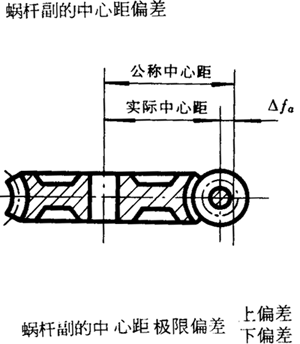

在安装好的蜗杆副中间平面内，
实际中心距与公称中心距公差 |
|
22 |
|
△fx
+fx
-fx |

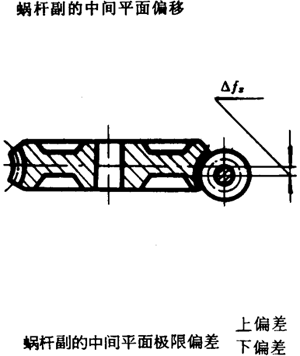

在安装好的蜗杆副中，蜗轮中间
平面与传动中间平面之间的距离 |
|
23 |

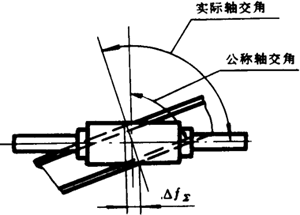

蜗杆副的轴交角偏差
蜗杆副的轴交角极限偏差 上偏差
下偏差 |
△fΣ
+fΣ
-fΣ |
在安装好的蜗杆副中，实际轴交
角与公称轴交角之差。
偏差值按蜗轮齿宽确定，以其线
性值计 |
|
24 |
|
jt
jn
jtmin
jtmax
jnmin
jnmax |

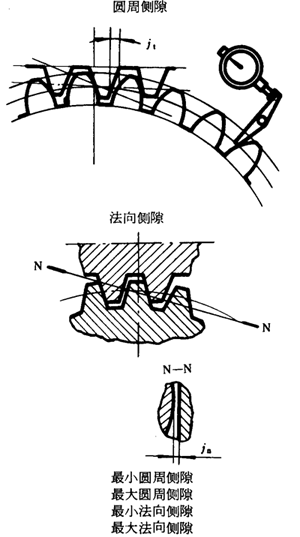

在安装好的蜗杆副中，蜗杆固定
不动时，蜗轮从工作齿面接触到非工
作齿面接触所转过的分度圆弧长
在安装好的蜗杆副中，蜗杆和蜗
轮的工作齿面接触时，两非工作齿面
间的最小距离。 |
