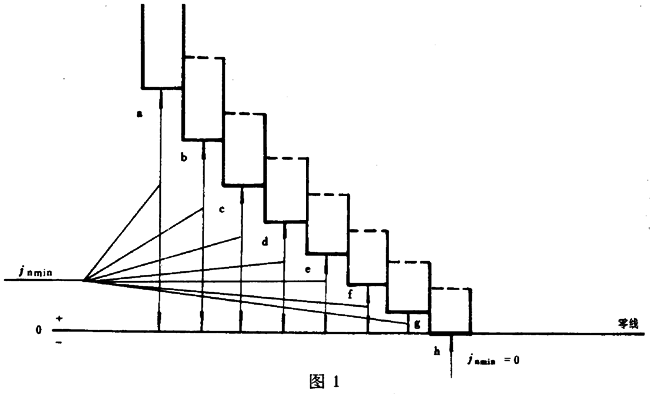

8.1本标准按蜗杆传动的最小法向侧隙大小，将侧隙种类分为八种：a、b、c、d、e、f、g和h。最小法向侧隙以a为最大，h为零，其他依次减小，如图1所示。侧隙种类与精度等级无关。
8.2蜗杆传动的侧隙要求，应根据工作条件和使用要求用侧隙种类的代号（字母）表示。各种侧隙的最小法向侧隙jnmin值按表14的规定。
对可调中心距传动或蜗杆、蜗轮不要求互换的传动，允许传动的侧隙规范用最小侧隙jtmin（或jnmin）和最大侧隙jtmax（或jnmax）来规定，具体由设计确定。
8.3传动的最小法向侧隙由蜗杆齿厚的减薄量来保证，即取蜗杆齿厚上偏差Ess1=-（jnmin/cosαn+EsΔ），齿厚下偏差Esi1=Ess1-Tsi，EsΔ为制造误差的补偿部分。最大法向侧隙由蜗杆、蜗轮齿厚公差TS1、TS2确定。蜗轮齿厚上偏差ESS2=0，下偏差Esi2=-Ts2。对各精度等级的TS1、EsΔ和Ts2值分别按表15、表16、表17的规定。
对可调中心距传动或不要求互换的传动，其蜗轮的齿厚公差可不作规定，蜗杆齿厚的上、下偏差由设计确定。
8.4对各种侧隙种类的侧隙规范数值系蜗杆传动在20℃时的情况，未计入传动发热和传动弹性变形的影响。传动中心距的极限偏差+fa按表11的规定。
